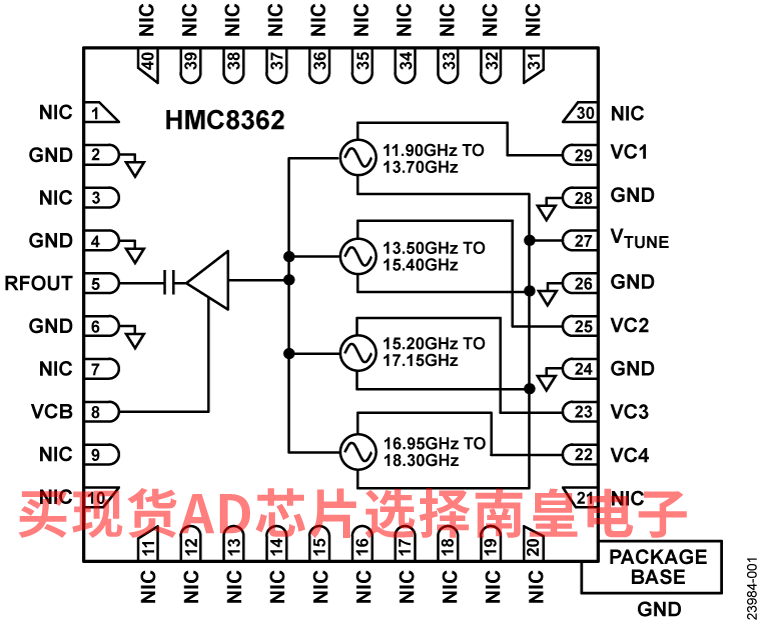

HMC8362是一款砷化镓(GaAs)四频单片微波集成电路(MMIC)电压控制振荡器(VCO)，专用于提供宽带功能，且不减弱相位噪声性能。该器件集成了4个独立的具有重叠频段的窄带VCO，采用11.90 GHz至18.30 GHz基波频率范围。在所有频段内具有稳定一致的调谐灵敏度，帮助简化了频率合成器环路滤波器设计。

调谐端口适用于所有VCO内核，以实现简单的锁相环(PLL)反馈路径设计。HMC8362也为功率敏感型应用提供典型的72 mA低电流消耗。

HMC8362将共振器、负电阻器件和变容二极管集成在一起。振荡器采用单片式结构，能够提供极低的相位噪声和优化的温度稳定性，且可以免受振动和工艺变化影响。

4个VCO都包含在单个6 mm × 6 mm表贴引脚架构芯片级封装(LFCSP)中，无需外部匹配组件。

HMC8362与高频率、高性能锁相环(PLL) ADF41513组合，提供完整的RF或微波频率生成解决方案。

应用

• 电子测试与测量
• 工业和医疗仪器仪表
• 点到点和点到多点无线电
• 航空航天和防务
• 无线通信基础设施

• 一组4个窄带VCO，具有稳定的灵敏度与频率
• RF和调谐端口可供所有4个VCO使用 RF输出通过基波振荡器工作，无次谐波振荡

• RF输出功率高达8 dBm
• 电源静音功能
• 无需采用外部谐振器
• 40引脚、6 mm × 6 mm LFCSP封装

HMC8362LP6GE，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：126.5（100-499个）；114.16（1000+个）

HMC8362LP6GETR，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：126.5（100-499个）；114.16（1000+个）

EVAL-HMC8362EVAL-HMC8364：评估 HMC8362/HMC8364 低噪声、四频压控振荡器（VCO）

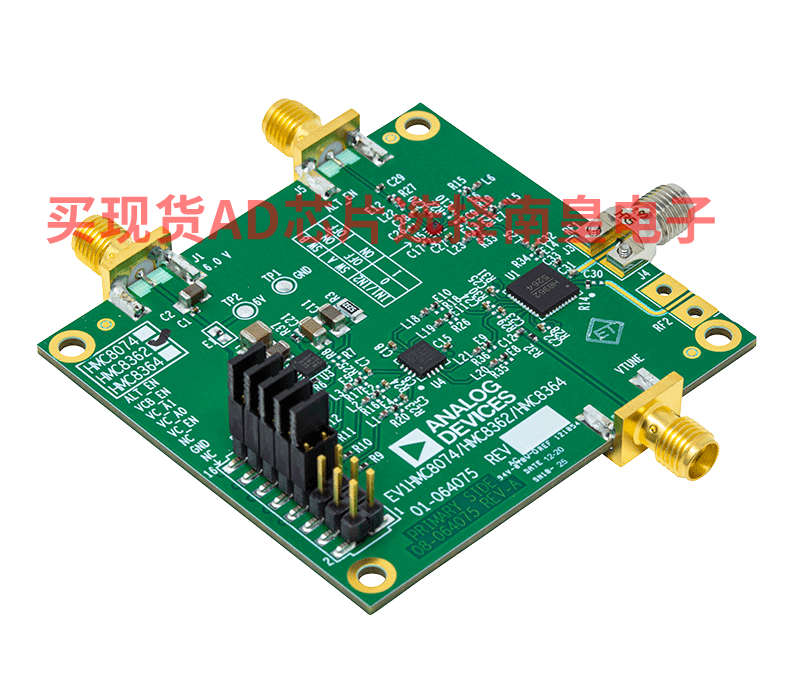

EV1HMC8362LP6G 和 EV1HMC8364LP6G 可评估 HMC8362 和 HMC8364 低噪声、四频压控振荡器（VCO）的性能。评估板的照片如图 1 所示。评估板包含 HMC8362 或 HMC8364 VCO、LT3042 超低噪声稳压器、跳线、ADG1604 4：1 多路复用器以及超小型版本 A（SMA）和 2.92 mm K 连接器。

使用评估板时，请查阅 HMC8362 和 HMC8364 数据手册和本用户指南。
