HMC835LP6GE是一款低噪声、宽带、小数N分频PLL，集成基频范围为2020至4100 MHz的压控振荡器(VCO)，以及集成式VCO输出分频器（2/4/6.../60/62分频），共同支持HMC835LP6GE产生范围为33 MHz至4,100 MHz的频率。 集成式相位检波器(PD)和Δ-Σ型调制器能以高达100 MHz的频率工作，实现更宽的环路带宽和更快的频率变化，并具备出色的频谱性能。

HMC835LP6GE集成两路独立的RF输出和独立的增益控制，可向多个目的地分配相同的频率和相位信号，并针对各路输出定制最优信号电平。

HMC835LP6GE利用外部VCO输入锁定外部VCO并针对MIMO无线电应用提供级联LO架构。 两个独立的电荷泵(CP)输出可实现独立的环路滤波器，针对集成和外部VCO进行优化，并实现操作过程中集成或外部VCO之间的无缝切换。 可编程RF输出相位特性可进一步调整并同步多个HMC835LP6GE相位，从而实现可扩展MIMO和波束成形无线电架构。

该器件的其他功能有：可配置输出静音功能，可在频率变化期间对RF输出进行静音处理、精确频率模式，可让HMC835LP6GE以0 Hz频率误差生成小数频率、以及无需改变输出信号相位即可同步改变频率的能力。

应用

• MIMO无线电架构
• 蜂窝通信基础设施
• 蜂窝回程
• 通信测试设备
• 有线电视设备
• 相控阵应用
• 替代DDS

• 宽带： 33 - 4,100 MHz
• 鉴相器最高速率：100 MHz
• PLL FOM：-230 dBc/Hz整数模式，-227 dBc/Hz小数模式
• < 160 fs集成RMS抖动（1 kHz至100 MHz）
• 品质因数(FOM)：-226 dBc/Hz
• 低噪底： -165 dBc/Hz
• 2路差分RF或4路单端输出
• 外部LO输入： 精确频率模式： 0 Hz小数频率误差

• 可编程RF输出相位
• 输出相位同步频率变化
• 输出相位同步
• 可编程输出相位
• RF输出静音功能
• 40引脚6x6 mm SMT封装：36 mm2

HMC835LP6GE，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：14.46（100-499个）

HMC835LP6GETR，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：14.46（100-499个）

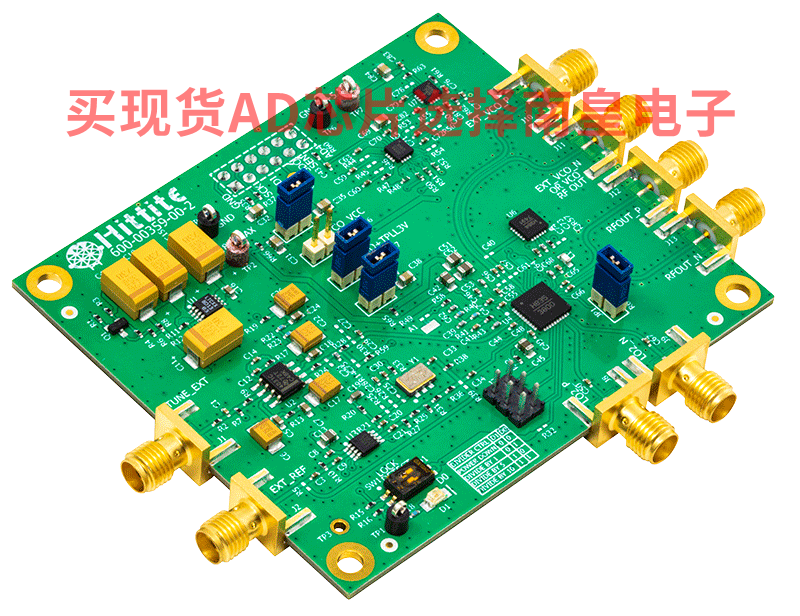

EVAL-HMC835LP6G：HMC835LP6G评估板

本页提供评估HMC835LP6G的评估板订购信息。

设计文件链接包含用于评估板的BOM、原理图和Gerber文件。
