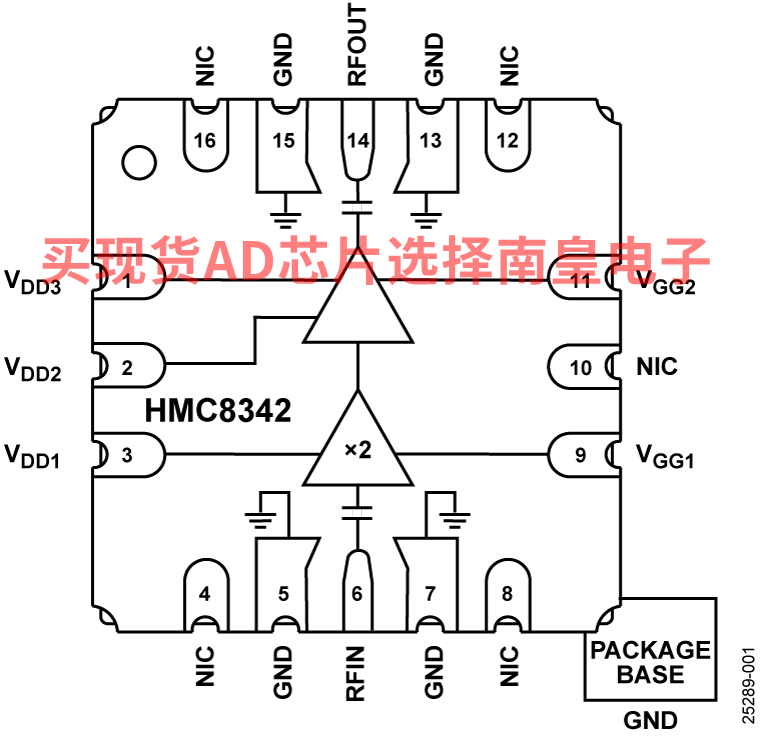

HMC8342是一款砷化镓(GaAs)、单芯片微波集成电路(MMIC)、×2有源宽带倍频器。由5 dBm信号驱动时，该倍频器提供15 dBm的典型输出功率。输出频率范围为22 GHz至42 GHz，在输出端测得的输入基波和第三谐波隔离分别为−23 dBc和−20 dBc（输出频率为30 GHz时）。HMC8342非常适合在点对点和VSAT无线电的LO倍频链中使用，与传统设计方法相比，可以减少器件数量。

应用

• 时钟产生
• 点对点和小型卫星地面站(VSAT)无线电
• 测试仪器仪表
• 军事与太空

• 高输出功率：15 dBm（典型值，RFIN = 16 GHz时）
• 低输入功耗驱动：5 dBm（典型值）

• RF输出上的基波RF输入隔离：−23 dBc（RFOUT = 30 GHz时）
• 16引脚、6 mm × 6 mm LCC_HS封装，36 mm2

HMC8342LS6，封装：6-Lead LCC (6mm x 6mm x 1.32mm w/EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：97.75（100-499个）；78.2（1000+个）

HMC8342LS6TR，封装：6-Lead LCC (6mm x 6mm x 1.32mm w/EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：97.75（100-499个）；78.2（1000+个）

EVAL-HMC8342：评估 HMC8342 GaAs MMIC ×2 有源倍频器，22 GHz 至 42 GHz 输出

EV1HMC8342LS6 评估 HMC8342 微波集成电路 (MMIC)、有源倍频器的性能。

用户指南中的图 1 显示了 EV1HMC8342LS6 的照片。EV1HMC8342LS6 包含 HMC8342 和两个 2.92 mm K 连接器。还有一个校准路径用于校准 RF 输入和 RF 输出的印刷电路板 (PCB) 走线延迟。

有关 HMC8342 的完整详细信息，请参见 HMC8342 数据手册。使用 EV1HMC8342LS6 时，应参阅该数据手册，同时参阅本用户指南。
