HMC833LP6GE是一款低噪声、宽带、小数N分频锁相环(PLL)，集成基频范围为1500 MHz - 3000 MHz的压控振荡器(VCO)，以及集成式VCO输出分频器（1/2/4/6.../60/62分频）和倍频器，共同支持HMC833LP6GE产生范围为25 MHz至6,000 MHz的频率。 集成式相位检波器(PD)和Σ-Δ型调制器能以高达100 MHz的频率工作，实现更宽的环路带宽和出色的频谱性能。

HMC833LP6GE在所有频率下均具有业界较领先的相位噪声和杂散性能，可较大程度降低阻塞效应，并改善接收机灵敏度和发射机频谱纯度。 HMC833LP6GE具有出色的噪底性能(< -170 dBc/Hz)，是各种应用的理想信号源，比如用作RF混频器的LO、高频数据转换器的时钟源、或者超低杂散应用的可调谐基准电压源。

HMC833LP6GE的其他功能包括：从0到9 dB（3 dB步进）的RF输出功率控制、输出静音功能和Δ-Σ型调制器。该器件的精确频率模式允许用户以0 Hz频率误差生成输出频率。

应用

• 蜂窝通信基础设施
• 微波无线电
• WiMax, WiFi
• 通信测试设备
• 有线电视设备
• 替代DDS
• 军事
• 实现无杂散性能的可调谐基准电压源

• RF带宽： 25 - 6,000 MHz
• 鉴相器最高速率：100 MHz
• 超低相位噪声：-110 dBc/Hz（带内典型值）
• 品质因数(FOM)：-227 dBc/Hz

• <180 fs RMS抖动
• 24位步长，3 Hz分辨率（典型值）
• 精确频率模式
• 内置数字自测功能
• 40引脚6x6 mm SMT封装： 36 mm2

HMC833LP6GE，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：14.46（100-499个）

HMC833LP6GETR，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：14.46（100-499个）

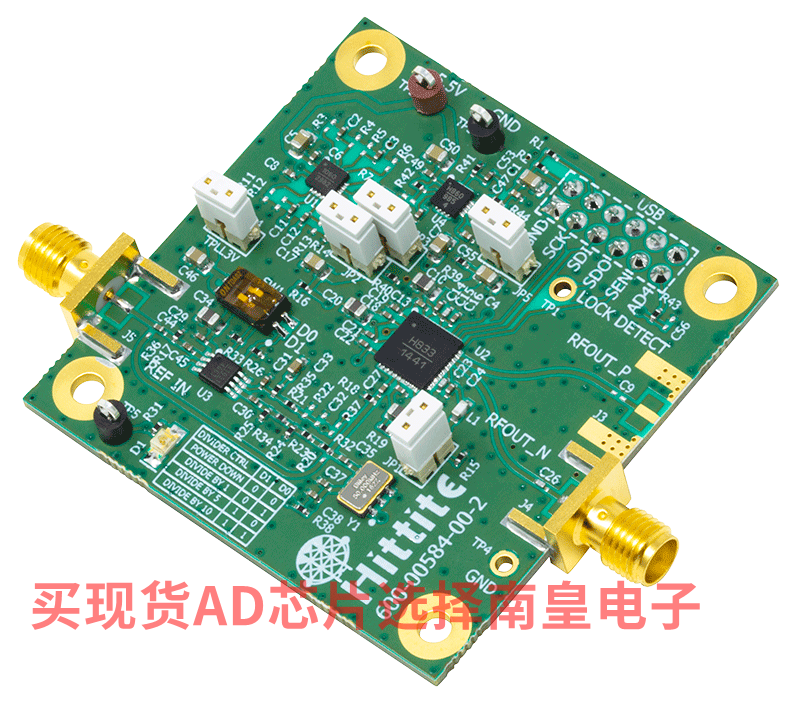

EVAL-HMC833LP6GE：HMC833LP6GE评估板

本页提供评估HMC833LP6GE的评估板订购信息。
