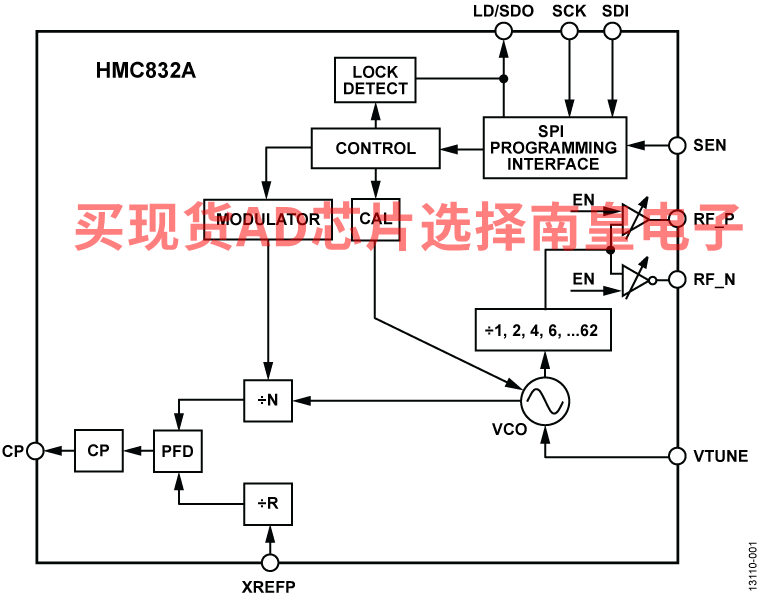

HMC832A是一款3.3 V、高性能、宽带、N分频、锁相环(PLL)，集成基频范围为1500 MHz至3000 MHz的压控振荡器(VCO)，以及VCO输出分频器（分频比为1、2、4、6、… 62），支持HMC832A产生25 MHz至3000 MHz的连续频率。 集成式鉴相器(PD)和Σ-Δ调制器的工作频率高达100MHz，提供较宽的环路带宽、较快的频率调谐以及出色的频谱性能。

HMC832A在所有频率下均具有业界较领先的相位噪声和杂散性能，可以较大程度地降低阻塞效应，改善接收机灵敏度和发射机频谱纯度。 低噪底(−160 dBc/Hz)不会对发射机应用中的调制器/混频器噪底有任何影响。

HMC832A与市场集成VCO的HMC830 PLL尺寸兼容。 它采用3.3 V电源供电和创新型可编程性能技术，通过选择低功耗模式或高性能模式，针对各应用定制功耗和相应的噪底性能，从而提高噪底性能。

HMC832A的其它特性包括：12 dB RF输出增益控制（1 dB步进）、输出静音功能（可在器件未锁定的情况下发生频率变化时自动对输出进行静音处理）、可选输出回损、可编程差分或单端输出，在单端模式下可分别选择各输出、以及Σ-Δ调制器精确频率模式，用户可产生频率误差为0 Hz的输出频率；寄存器可配置3.3 V或1.8 V串行端口接口(SPI)。

应用

• 蜂窝通信基础设施
• 微波无线电
• WiMax, WiFi
• 通信测试设备
• 有线电视设备
• 替代DDS
• 军事
• 实现无杂散性能的可调谐基准电压源

• RF带宽： 25 MHz至3,000 MHz
• 3.3 V电源
• 鉴相器最高速率： 100 MHz
• 超低相位噪声

  • −110 dBc/Hz（频带内，典型值），fO (2000 MHz)
• 小数品质因数(FOM)： -226 dBc/Hz
• 24位步长，3 Hz典型分辨率
• 频率误差为0 Hz的精确频率模式
• 快速跳频

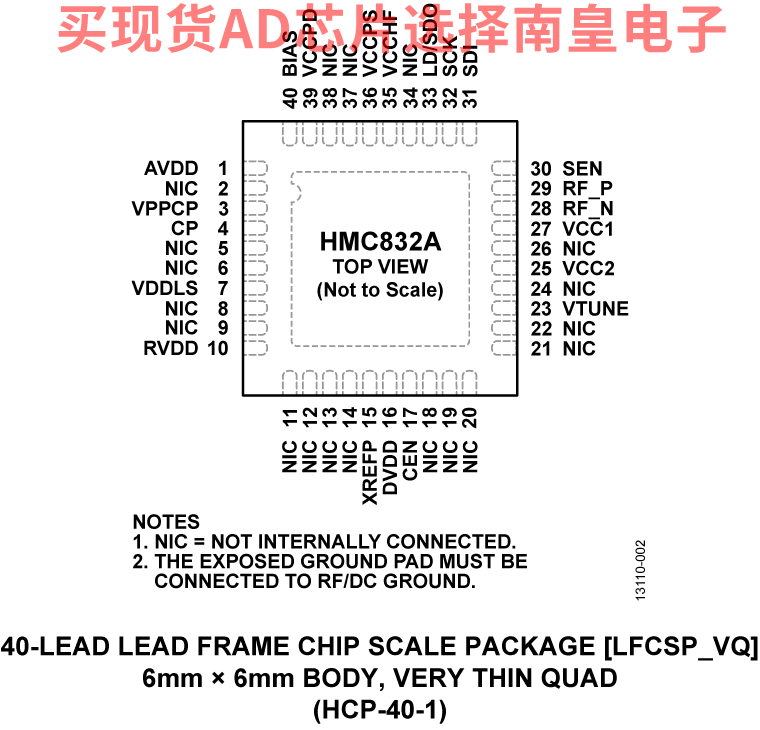

• 40引脚、6 mm × 6 mm LFCSP封装： 36 mm2

HMC832ALP6GE，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：12.81（100-499个）

HMC832ALP6GETR，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：12.81（100-499个）

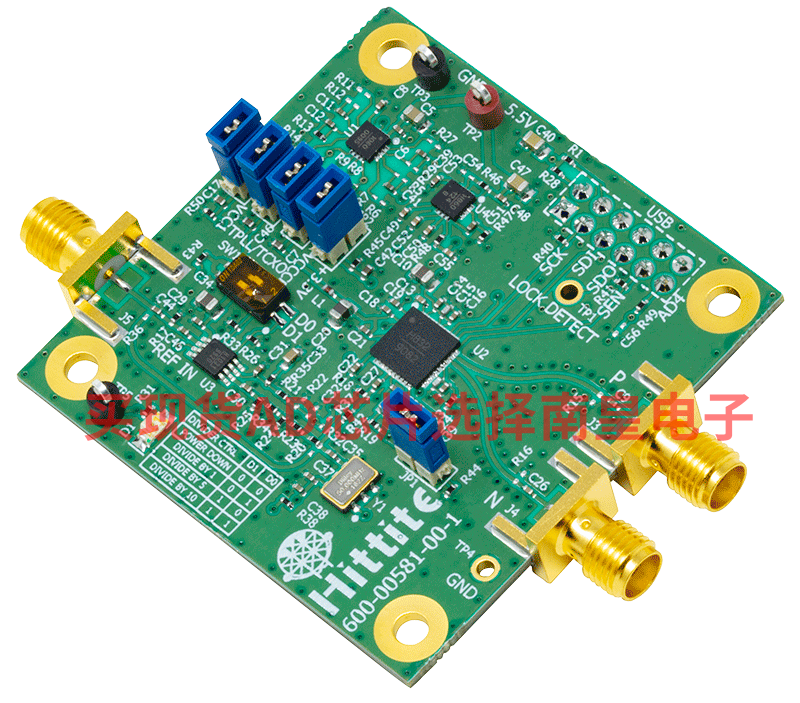

EVAL-HMC832A：HMC832A 评估板

本页提供评估HMC832A的评估板订购信息。
