HMC821的基本参数
  • 制造厂商:AD
  • 产品类别:锁相环(PLL)频率合成器和转换环路
  • 技术类目:小数N分频PLL
  • 功能描述:集成VCO的小数N分频PLL,采用SMT封装,860 – 1040,1720 – 2080,3440 – 4,160 MHz
  • (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
快速报价,在行业拥有较高的知名度及影响力
HMC821的产品详情:

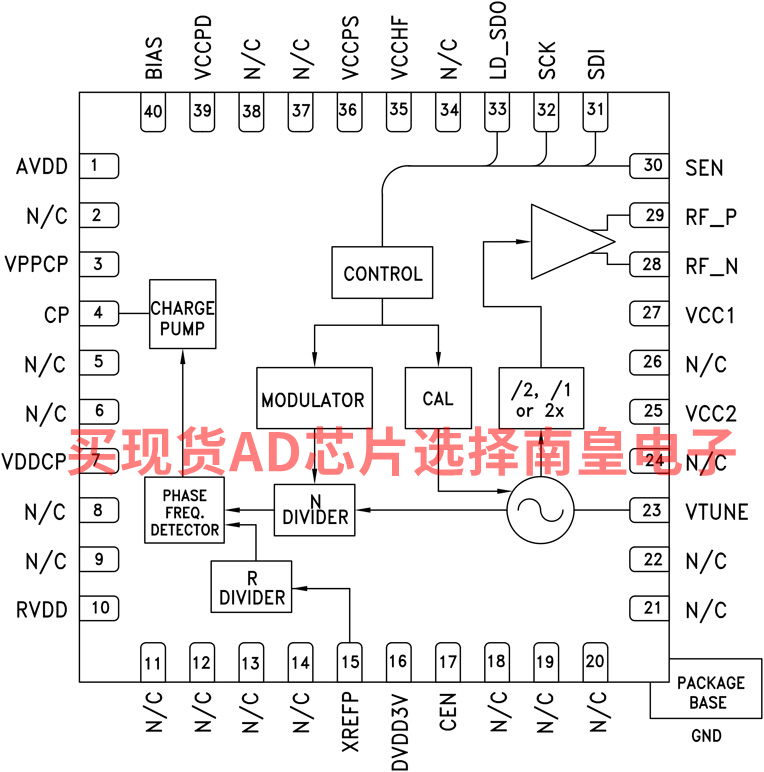

HMC821LP6CE是一款全功能小数N分频锁相环(PLL)频率合成器,集成压控振荡器(VCO)。 频率合成器由带有三频段输出的集成式低噪声VCO、用于低压VCO调谐的自动校准子系统、极低噪声数字相位检波器(PD)、精密控制电荷泵、低噪声参考路径分频器和小数分频器组成。

小数分频频率合成器采用高级Σ-Δ型调制器设计,支持超精细步长和低杂散产物。 相位检波器(PD)采用防周跳(CSP)技术,具有更快的跳频时间。 超低近载波相位噪声和低杂散特性还实现了更宽的环路带宽,从而具有更快的跳频和低微音特性。

有关工作原理和寄存器映射信息,请参见“集成VCO的PLL – RF VCO”操作指南。

应用

  • 蜂窝/4G基础设施
  • 中继器和毫微微蜂窝
  • 通信测试设备
  • 有线电视设备
  • 相控阵应用
  • 替代DDS
  • 极高数据速率无线电

HMC821的优势和特点:
  • RF带宽: 860-1040,1720-2080,3440-4,160 MHz
  • 小数或整数模式
  • 19位预分频器
  • 超低相位噪声:-106 dBc/Hz(带内典型值)
  • 品质因数(FOM):-227 dBc(整数)
  • 24位步长,3 Hz分辨率(典型值)
  • 200 MHz、14位参考路径输入
  • 防周跳
  • 40引脚6x6mm SMT封装: 36mm²


HMC821具体的完整产品型号参数及价格(美元):

HMC821LP6CE,封装:40-Lead QFN (6mm x 6mm w/ EP),包装形式及数量:Cut Tape,500,工作温度:-40 to 85C,AD官网报价:10.79(100-499个)

HMC821LP6CETR,封装:40-Lead QFN (6mm x 6mm w/ EP),包装形式及数量:卷带,500,工作温度:-40 to 85C,AD官网报价:10.79(100-499个)

轻松满足您的AD芯片采购需求
HMC821的评估套件:

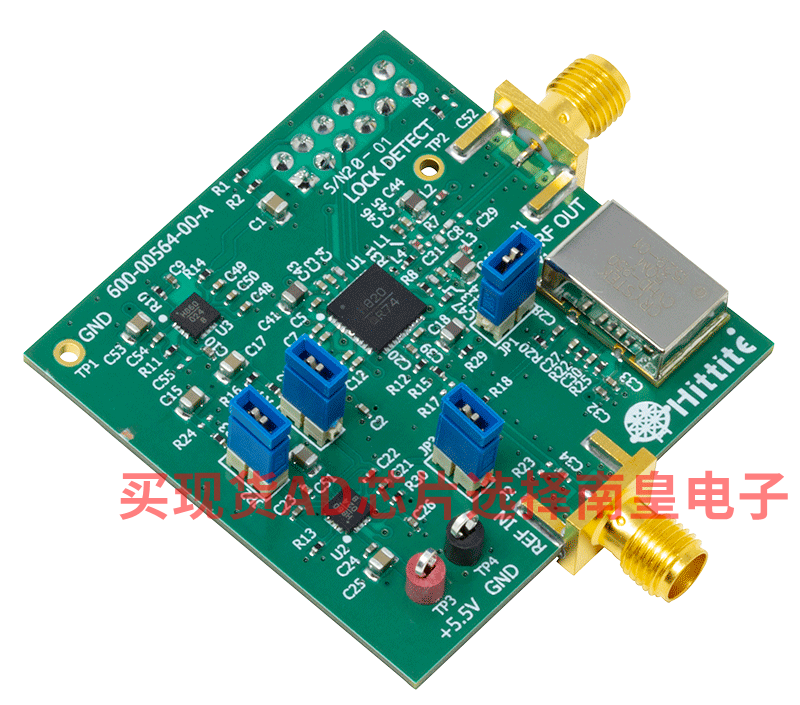

EVAL-HMC821LP6CE:HMC821LP6CE评估板

本页提供评估HMC821LP6CE的评估板订购信息。
