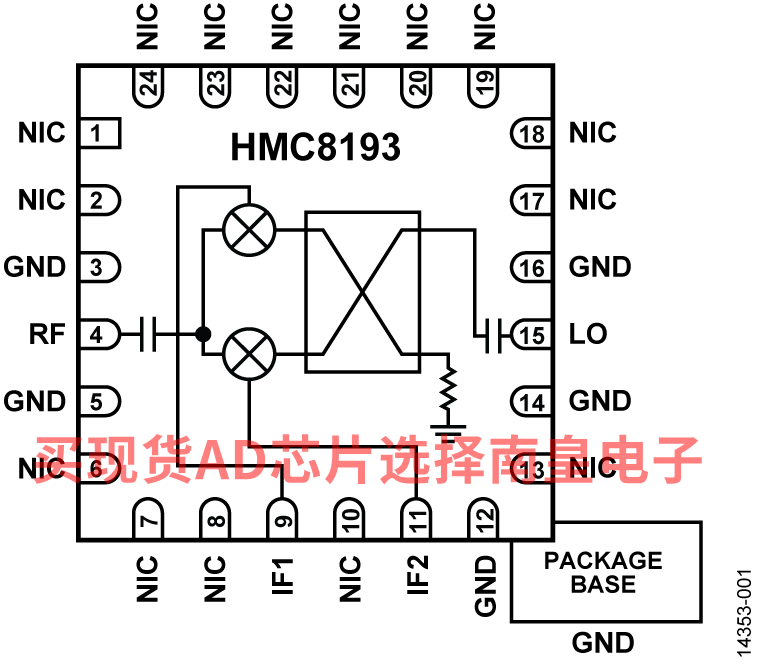

HMC8193是一款无源同相/正交(I/Q)单芯片微波集成电路(MMIC)混频器，可用作接收器镜像抑制混频器或发射器单边带上变频器，工作频率范围为2.5 GHz至8.5 GHz。 HMC8193的固有I/Q架构具有出色的镜像抑制能力，因此无需进行成本高昂的干扰边带滤波。 该混频器还提供出色的LO至RF和LO至IF隔离性能，并降低了LO泄漏的影响以确保信号完整性。

作为一款无源混频器，HMC8193无需任何直流电源。 相比有源混频器，它提供较低的噪声系数，从而确保针对高性能和精密应用具有出色的动态范围。

HMC8193采用GaAs MESFET工艺制造，使用ADI公司的混频器单元和90度混合器件。 该器件采用4 mm × 4 mm、24引脚紧凑型LFCSP封装，工作温度范围为−40°C至+85°C。 该器件同时提供评估板。

应用

• 测试与测量仪器仪表
• 军事、航空航天和雷达
• 直接变频接收机

• 无源I/Q混频器
• RF和本振(LO)范围： 2.5 GHz至8.5 GHz
• 宽IF范围：DC至3.5 GHz
• 单端RF、LO和IF
• 转换损耗： 8 dB（典型值）
• 输入三阶交调截点(IIP3)： 21 dBm（典型值）
• 高镜像抑制： 32 dBm（典型值）
• 高LO至RF隔离： 40 dB（典型值）
• 高LO至IF隔离： 40 dB（典型值）
• P相位平衡：+5°
• 降低IF滤波要求

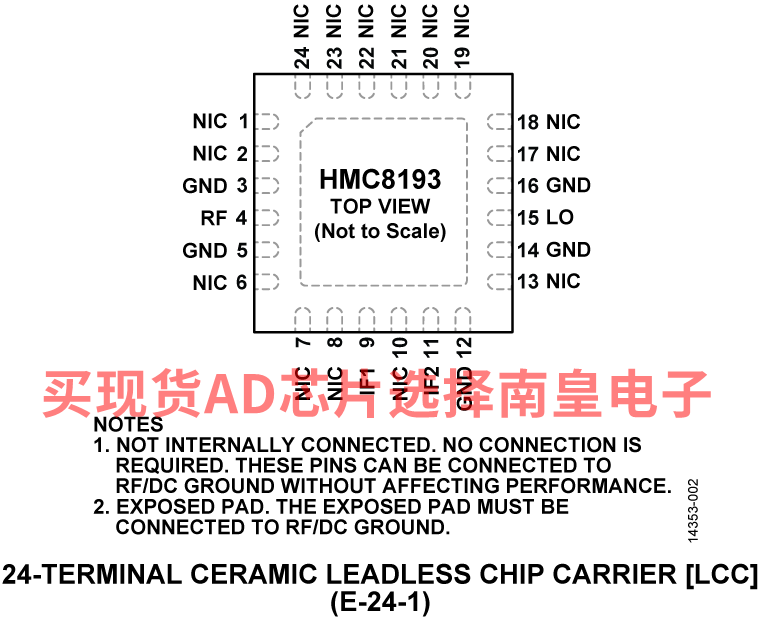

• 裸露焊盘、4 mm × 4 mm、24引脚LFCSP封装

HMC8193LC4，封装：24-Lead LCC，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：40.86（100-499个）

HMC8193LC4TR，封装：24-Lead LCC，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：40.86（100-499个）

HMC8193LC4TR-R5，封装：24-Lead LCC，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：40.86（100-499个）

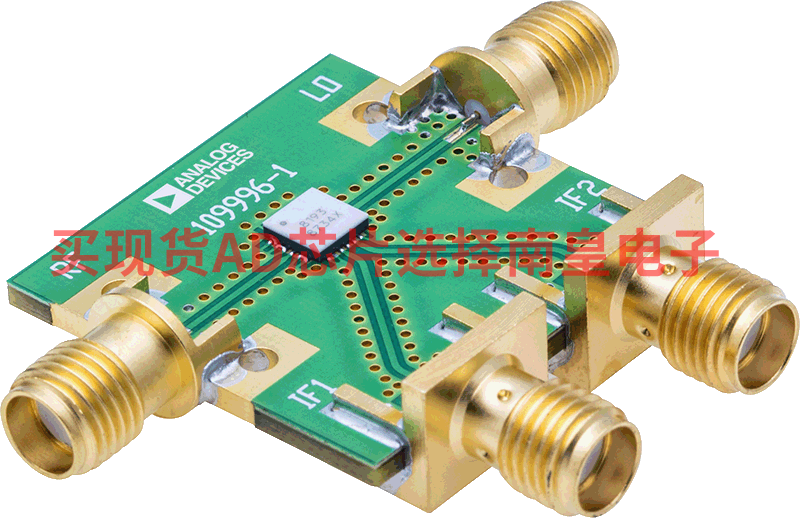

EVAL-HMC8193：HMC8193评估板

本页提供评估HMC8193的评估板订购信息。
