HMC812A的基本参数
- 制造厂商:AD
- 产品类别:衰减器
- 技术类目:电压可变衰减器
- 功能描述:GaAs MMIC可变电压衰减器,5 - 30 GHz
- (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
HMC812A的产品详情:

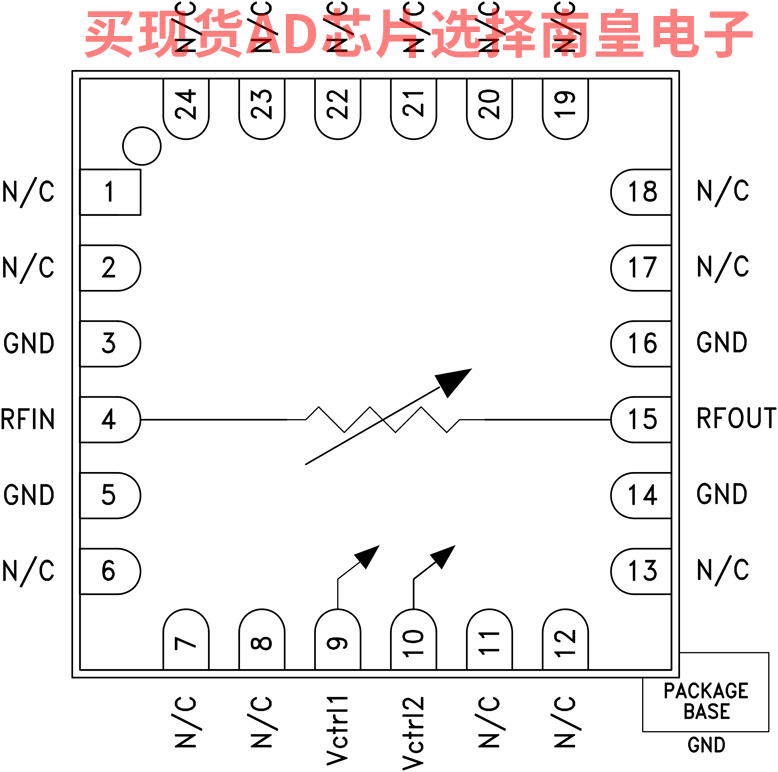

HMC812ALC4是一款吸收式电压可变衰减器(VVA),工作频率范围为5 - 30 GHz,非常适合必须利用模拟DC控制信号来控制超过30 dB幅度范围的RF信号电平。它集成了由两个模拟电压Vctrl1和Vctrl2控制的分流型衰减器。衰减器要达到最佳线性度性能,首先第一衰减级的Vctrl1在-5V至0 V范围内变化,Vctrl2固定为-5V。然后第二衰减级的控制电压Vctrl2应在-5V至0V范围内变化,Vctrl1固定为0V。HMC812ALC4采用符合RoHS标准的4x4 mm QFN无引脚陶瓷封装。
此外,如果Vctrl1和Vctrl2引脚连接在一起,仅需稍微降低输入IP3性能便可实现全模拟衰减范围。具体应用包括微波、点对点和VSAT无线电中的AGC电路和多增益级温度补偿。
应用
- 点对点无线电
- VSAT无线电
- 测试仪器仪表
- 微波传感器
- 军事、ECM和雷达
HMC812A的优势和特点:
- 宽带宽: 5 - 30 GHz
- 出色的线性度: +28 dBm输入IP3
- 高功耗处理: +25 dBm输入P1dB
- 宽衰减范围: 30 dB
- 24引脚4x4 mm SMT陶瓷封装: 16mm²
HMC812A具体的完整产品型号参数及价格(美元):
HMC812ALC4,封装:24-Lead LCC,包装形式及数量:Cut Tape,500,工作温度:-40 to 85C,AD官网报价:48.6(100-499个)
HMC812ALC4TR,封装:24-Lead LCC,包装形式及数量:卷带,100,工作温度:-40 to 85C,AD官网报价:48.6(100-499个)
HMC812A的评估套件:
EVAL-HMC812A: HMC812A评估板。
