HMC8108是一款紧凑型、X频段、砷化镓(GaAs)单芯片微波集成电路(MMIC)同相正交(I/Q)低噪声转换器，采用符合RoHS标准的陶瓷无铅芯片载体封装。HMC8108将范围为9 GHz至10 GHz的射频(RF)输入信号转换为输出端的60 MHz典型单端中频(IF)信号。该器件提供13 dB的小信号转换增益、2 dB的噪声系数和20 dBc的镜像抑制性能。

HMC8108采用低噪声放大器，后接由有源LO缓冲放大器驱动的镜像抑制混频器。该镜像抑制混频器使得低噪声放大器之后无需使用滤波器，并可消除镜像频率下的热噪声。它具有I/Q混频器输出，所需外部90°混合型器件用于选择所需边带。HMC8108为混合型镜像抑制混频器、下变频器组件的小型替代器件，可以使用表贴制造技术。

应用

• 点到点及点到多点无线电
• 军用雷达
• 卫星通信

• 转换增益：13 dB（典型值）
• 镜像抑制：20 dBc（典型值）
• 噪声系数：2 dB（典型值）
• 针对1 dB压缩的输入功率：-4 dBm（典型值）
• 输入三阶交调截点：6 dBm（典型值）
• 输出饱和功率：10 dBm（典型值）
• IF端口LO泄漏：-20 dBm（典型值）
• RF端口LO泄漏：-37 dBm（典型值）
• 32引脚、5 mm × 5 mm、陶瓷无铅芯片载体(LCC)封装

HMC8108LC5，封装：32-Lead LCC (4.9mm x 4.9mm)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：38.94（100-499个）

HMC8108LC5TR，封装：32-Lead LCC (4.9mm x 4.9mm)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：38.94（100-499个）

HMC8108LC5TR-R5，封装：32-Lead LCC (4.9mm x 4.9mm)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：38.94（100-499个）

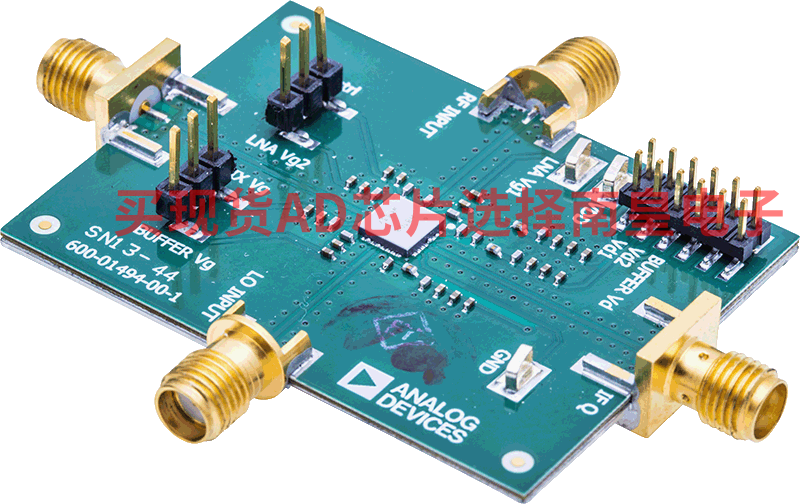

EVAL-HMC8108：HMC8108 评估板

本页提供评估HMC8108的评估板订购信息。
