HMC8074LP6GE 是一款集成了谐振器、负阻套件和变容二极管的四频段 MMIC VCO，并且具有两个 RF 输出引脚。由于振荡器采用整体结构，该 VCO 的相位噪声性能在整个温度范围内、在各种冲击和流程条件下都很出色。使用 +4.75V 电源时，每个 RF 输出的输出功率通常分别为 -5 至 +6 dBm。该压控振荡器封装在无引线的 QFN 6x6 mm 表面贴装封装中，不需要外部匹配组件。

应用

• 测试设备和工业控制
• VSAT 无线电
• 点对点/多点无线电
• 军事最终用途

• 双输出：
  • RF1 = -5 至 +6 dBm
  • RF2 = -15 至 -4 dBm
• 具有公共 RF 和调谐端口的四个独立 VCO

• 无需外部谐振器
• 40 引脚 6x6mm SMT 封装：36mm²

HMC8074LP6GE，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：109.42（100-499个）

HMC8074LP6GETR，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：109.42（100-499个）

EVAL-HMC8074：评估 HMC8074 四频段，MMIC，VCO，8.3 GHz 至 15.2 GHz

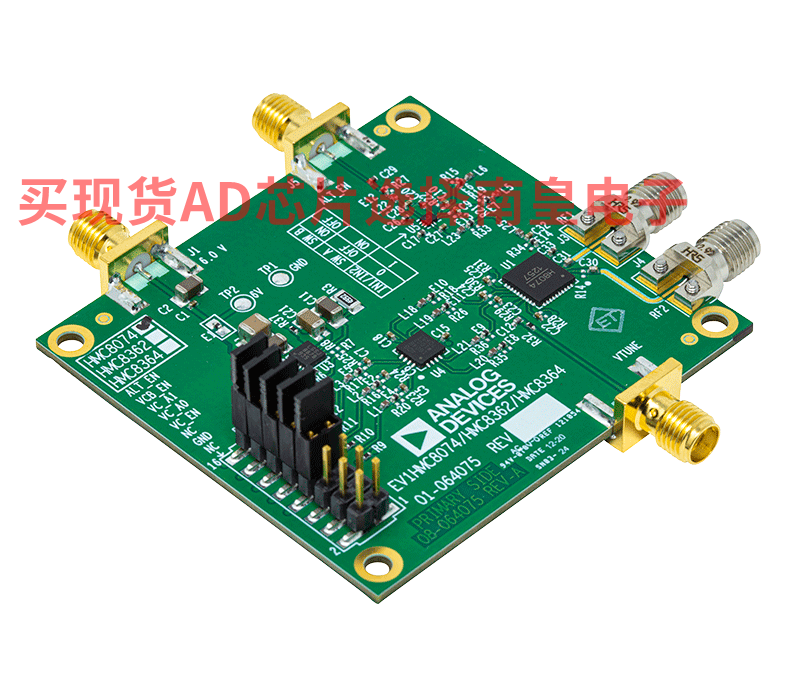

EV1HMC8074LP6G 评估 HMC8074 低噪声、四频带、单片微波集成电路 (MMIC)、压控振荡器 (VCO) 的性能。图 1 显示了 EV1HMC8074LP6G 的照片。EV1HMC8074LP6G 包含 HMC8074 VCO、LT3042 超低噪声电压稳压器、跳线、ADG1604 4:1 多路复用器以及超小型版本 A (SMA) 和 2.92 mm K 连接器。

有关 HMC8074 的完整详细信息，请参阅 HMC8074 数据手册，在使用 EV1HMC8074LP6G.-EVALZ 时，必须同时参阅该数据手册和本用户指南。
