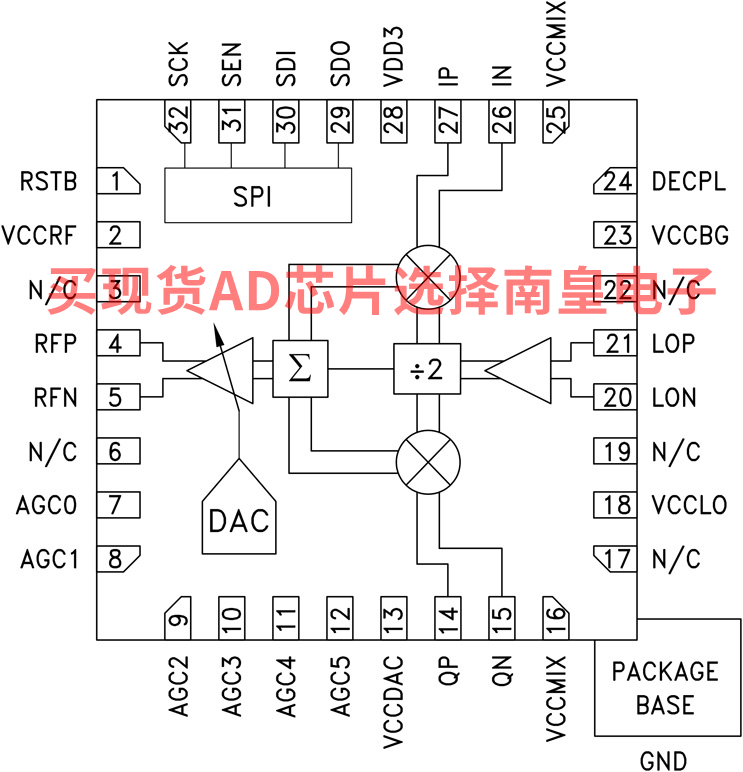

HMC795LP5E是一款可变增益直接正交调制器，适用于50 - 2800 MHz的数字调制应用，包括： 蜂窝/3G、宽带无线接入和ISM电路。 该调制器采用5x5mm (LP5) SMT QFN封装，具有很高的集成度、极低的载波馈通，是更为复杂的双上变频架构的低成本替代解决方案。

LO需-9至+3 dBm，可用差分或单端方式驱动。 基带输入支持DC至440 MHz的调制输入。

差分RF输出端口由6位数字控制可变增益放大器驱动，标称提供高达32 dB、线性度极高的增益控制，步长为0.5 dB。 该器件可在VGA动态范围内保持低载波抑制。 增益控制接口支持三线式串行输入或6位并行字。 此外，增益控制可通过SPI调节查找表进行修改，从而以低至0.1 dB的步长控制增益，并缩小范围，或者调节单个增益步长来实现系统线性度。

Applications

• UMTS、GSM或CDMA基站
• 固定无线或WLL
• ISM收发器，900和2400 MHz
• GMSK、QPSK、QAM、SSB调制器
• 蜂窝/3G和WiMAX/4G
• 微波IF

• 高线性度OIP3： +25 dBm
• 高输出功率：+10 dBm输出P1dB
• 高载波抑制： 55 dBc
• 高边带抑制： 53 dBc
• 读/写串行端口接口(SPI)

• SSPI和6位并行端口可编程32 dB增益控制
• DC至440 MHz基带输入
• 32引脚5x5mm SMT封装： 25mm²

HMC795LP5E，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：17.65（100-499个）

HMC795LP5ETR，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：17.65（100-499个）

EVAL-HMC795LP5E：HMC795LP5E评估板

本页提供评估HMC795LP5E的评估板订购信息。
