HMC794LP3E是一款SiGe BiCMOS低噪声可编程分频器，采用3x3mm无引脚表贴封装。 在200 MHz至2 GHz 输入频率范围内，该电路可编程并采用N = 1至N = 4分频。 高电平输出功率（高达10 dBm）、极低SSB相位噪声和50%占空比使该器件非常适合低噪声时钟产生、LO生成和LO驱动应用。 可配置的偏置控制可将功耗降低20%。

应用

• LO生成，低噪底
• 时钟发生器
• 混频器LO驱动
• 军事应用
• 测试设备
• 传感器

• 低噪底：
  -163 dBc/Hz（10 MHz失调时）
  -160 dBc/Hz（100 MHz失调时）
• 可编程分频器，N =1、2、3或4
• 输入频率范围：200 MHz至2 GHz

• 50%占空比输出
• 输出功率高达+10 dBm
• 休眠模式： 功耗<1 μA

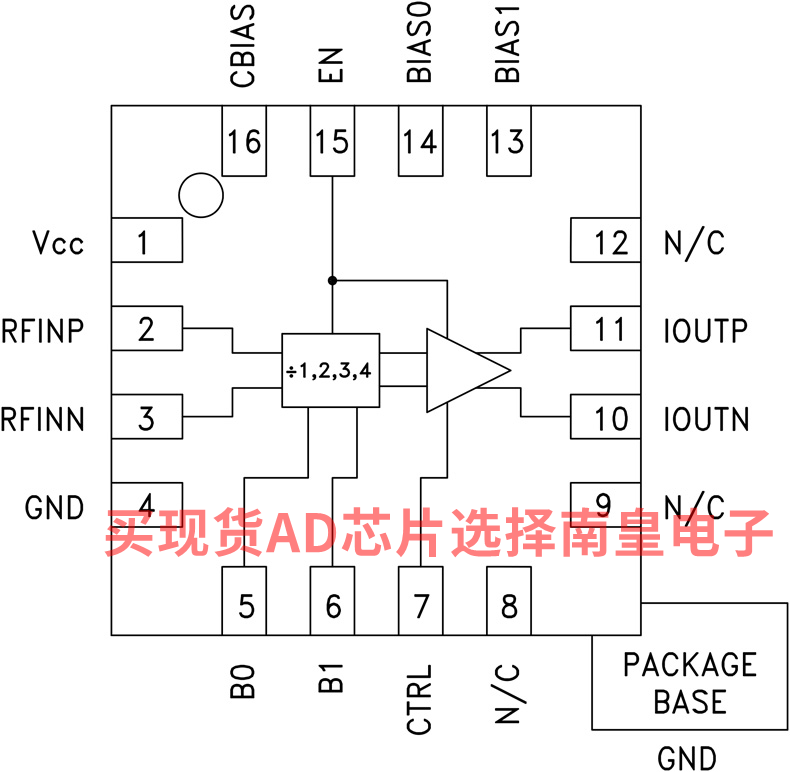

• 16引脚3x3mm SMT封装： 9mm²

HMC794LP3E，封装：16-Lead QFN (3mm x 3mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：19.09（100-499个）

HMC794LP3ETR，封装：16-Lead QFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：19.09（100-499个）

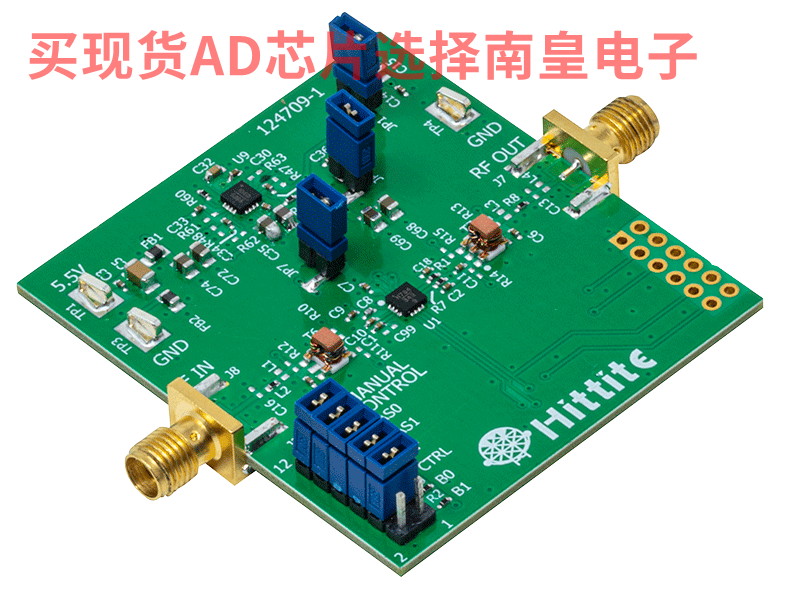

EVAL-HMC794LP3E：HMC794LP3E评估板

本页提供评估HMC794LP3E的评估板订购信息。

设计文件链接包含用于评估板的BOM、原理图和Gerber文件。
