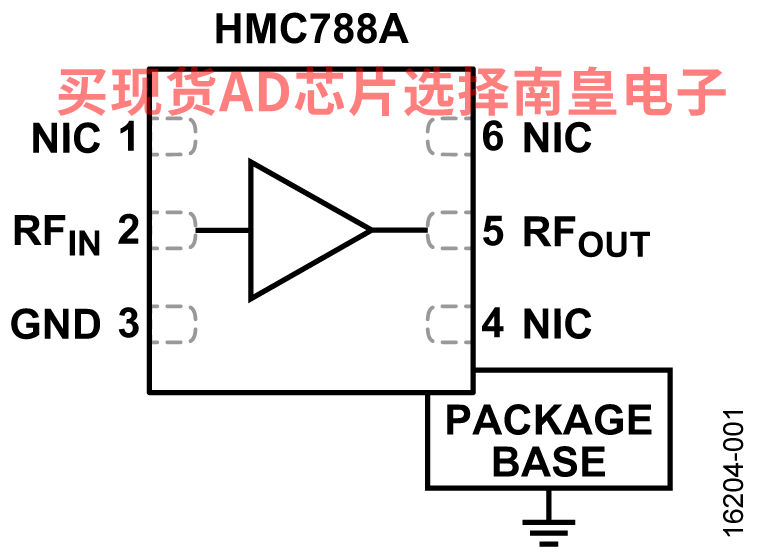

HMC788A是一款0.01 GHz至10 GHz、增益模块、单芯片微波集成电路(MMIC)放大器，采用砷化镓(GaAs)、假晶高电子迁移率晶体管(pHEMT)技术制造。

此款2 mm × 2 mm LFCSP放大器可用作级联50 Ω增益级，或用于驱动输出功率高达20 dBm的许多ADI公司单平衡和双平衡混频器的本振(LO)端口。

HMC788A提供14 dB的增益，33 dBm的输出IP3，且采用5 V电源时功耗仅76 mA。

达林顿反馈对可降低对正常工艺变化的敏感度，提供出色的温度增益稳定性，只需极少的外部偏置元件。

应用

• 蜂窝、3G、LTE、WiMAX和4G
• LO驱动器应用
• 微波无线电
• 测试与测量设备
• 超宽带(UWB)通信

• 增益：14 dB（典型值）
• 工作频率范围：0.01 GHz至10 GHz
• 输入/输出内部匹配至50 Ω
• 高输入线性度
  o1 dB压缩(P1dB)：20 dBm（典型值）
  o输出三阶交调截点(IP3)：33 dBm（典型值）
• 电源电压：5 V（典型值）

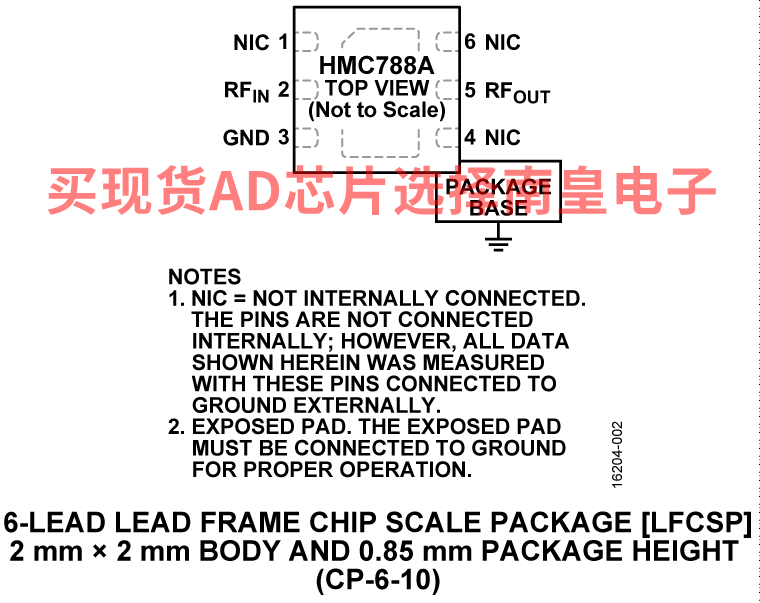

• 2 mm × 2 mm、6引脚引脚架构芯片级封装

• 下载HMC788A-EP数据手册(pdf）
• 扩展工业温度范围：-55°C至+105°C
• 受控制造基线
• 唯一封装/测试厂
• 唯一制造厂
• 增强型产品变更通知
• 认证数据可应要求提供

HMC788ACPSZ-EP-PT，封装：6-Lead LFCSP (2mm x 2mm x 0.85mm)，包装形式及数量：Cut Tape,500，工作温度：-55 to 105C，AD官网报价：28.65（100-499个）

HMC788ACPSZ-EP-R7，封装：6-Lead LFCSP (2mm x 2mm x 0.85mm)，包装形式及数量：卷带，500，工作温度：-55 to 105C，AD官网报价：28.65（100-499个）

HMC788ALP2E，封装：6-Lead LFCSP (2mm x 2mm x 0.85mm)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：12.49（100-499个）

HMC788ALP2ETR，封装：6-Lead LFCSP (2mm x 2mm x 0.85mm)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：12.49（100-499个）

EVAL-HMC788ALP2：EV1HMC788ALP2：集成锥形偏置电感的HMC788ALP2评估板

EV1HMC788ALP2是两款HMC788ALP2E评估板中的一款。它包含使用锥形电感的宽带偏置器。该电路与EV2HMC788ALP2相比，机械性能更脆弱，但具有出色的电气性能，后者使用由表贴电感、电容和电阻制成的偏置器。EV1HMC788ALP2上安装的组件适合在HMC788ALP2E的整个工作温度范围（−40°C至+85°C）内使用。为校准电路板的迹线损耗，提供了一个直通校准路径。使用前，该直通校准路径必须安装RF连接器。有关EV1HMC788ALP2评估板的更多详细信息，请参阅HMC788ALP2E数据手册。
