- 制造厂商：AD
- 产品类别：RF混频器
- 技术类目：单、双和三平衡混频器
- 功能描述：GaAs MMIC基波混频器，3 - 11 GHz
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
HMC787ALC3B

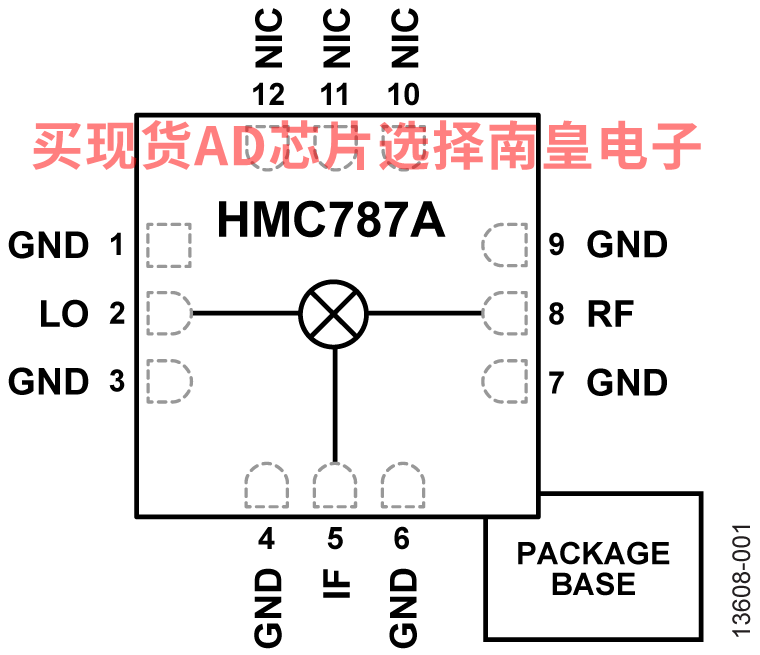

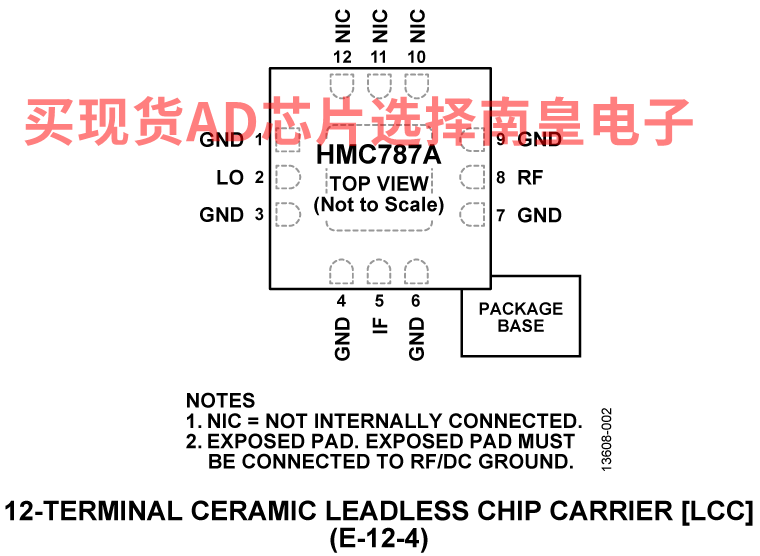

HMC787A是一款通用型双平衡混频器，采用符合RoHS标准的12引脚陶瓷无铅芯片载体(LCC)封装，可用作3 GHz至10 GHz范围内的上变频器或下变频器。该混频器采用砷化镓(GaAs)金属半导体场效应晶体管(MESFET)工艺制造，无需外部元件或匹配电路。HMC787A通过优化的巴伦结构提供出色的本振(LO)至射频(RF)及LO至中频(IF)隔离性能，采用17 dBm的LO驱动电平工作。陶瓷LCC封装无需线焊，与高容量表贴制造技术兼容。
HMC787AG（芯片）
HMC787AG是一款通用型双平衡混频器，可用作3 GHz至10 GHz频率范围的上变频器或下变频器。该混频器采用砷化镓(GaAs)金属半导体场效应晶体管(MESFET)工艺制造，无需外部元件或匹配电路。
HMC787AG通过优化的巴伦结构提供高本振(LO)至RF及LO至中频(IF)隔离性能，采用13 dBm至21 dBm的LO驱动电平工作。
应用
- 微波无线电
- 工业、科研和医疗(ISM)频段和超宽频段(UWB)无线电
- 测试设备和传感器
- 军用最终用途
下变频器
- 变频损耗
- 8 dB（典型值，3 GHz至7 GHz）
- 10 dB（典型值，7 GHz至10 GHz）
- LO至IF隔离
- 44 dB（典型值，3 GHz至7 GHz）
- 42 dB（典型值，7 GHz至10 GHz）
- RF至IF隔离
- 21 dB（典型值，3 GHz至7 GHz）
- 32 dB（典型值，7 GHz至10 GHz）
- 输入IP3
- 22 dBm（典型值，3 GHz至7 GHz）
- 28 dBm（典型值，7 GHz至10 GHz）
- 输入P1dB
- 15 dBm（典型值，3 GHz至7 GHz）
- 17 dBm（典型值，7 GHz至10 GHz）
- 无源双平衡拓扑结构
- 宽IF频率范围：DC至4 GHz

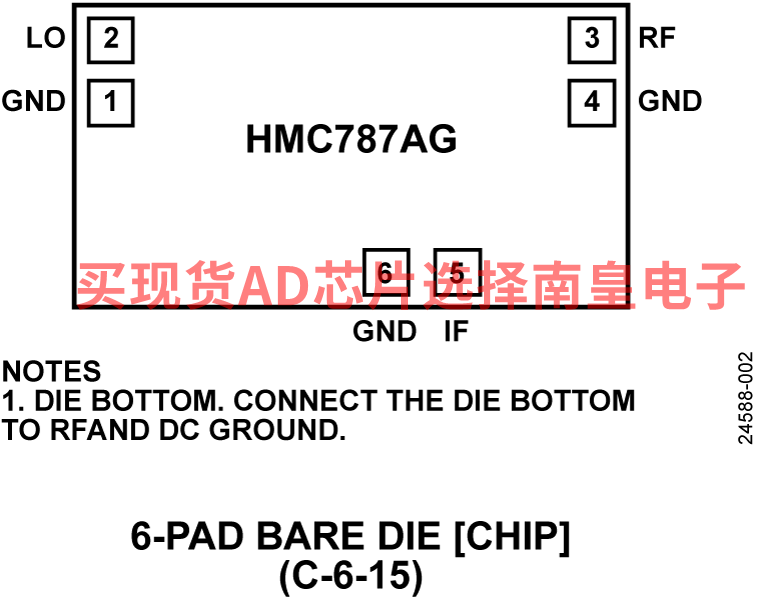

- 6焊盘、裸片[芯片]
HMC787AG，封装：CHIPS OR DIE，包装形式及数量：托盘，50，工作温度：-40 to 85C，AD官网报价：44.88（100-499个）
HMC787AG-SX，封装：CHIPS OR DIE，包装形式及数量：托盘，2，工作温度：-40 to 85C，AD官网报价：81.54（100-499个）
HMC787ALC3B，封装：12-Lead LCC (2.9mm x 2.9mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：40.43（100-499个）
HMC787ALC3BTR，封装：12-Lead LCC (2.9mm x 2.9mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：40.43（100-499个）
HMC787ALC3BTR-R5，封装：12-Lead LCC (2.9mm x 2.9mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：40.43（100-499个）

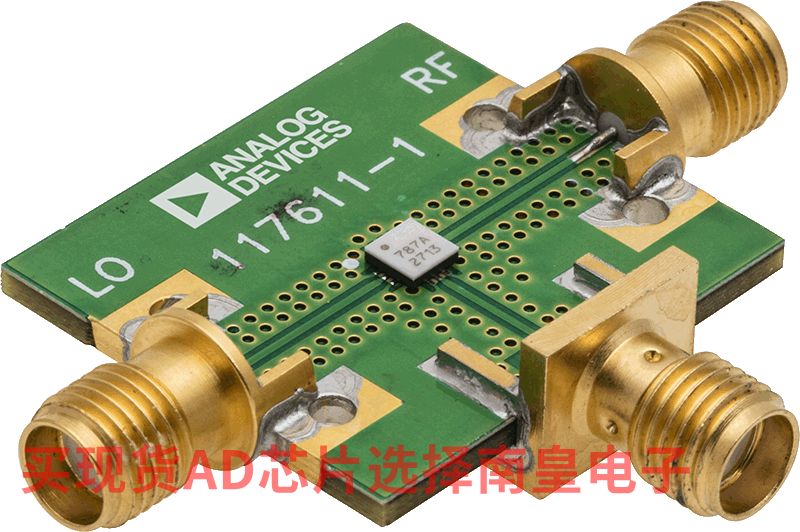

EVAL-HMC787A：HMC787A评估板
本页提供评估HMC787A的评估板订购信息。
