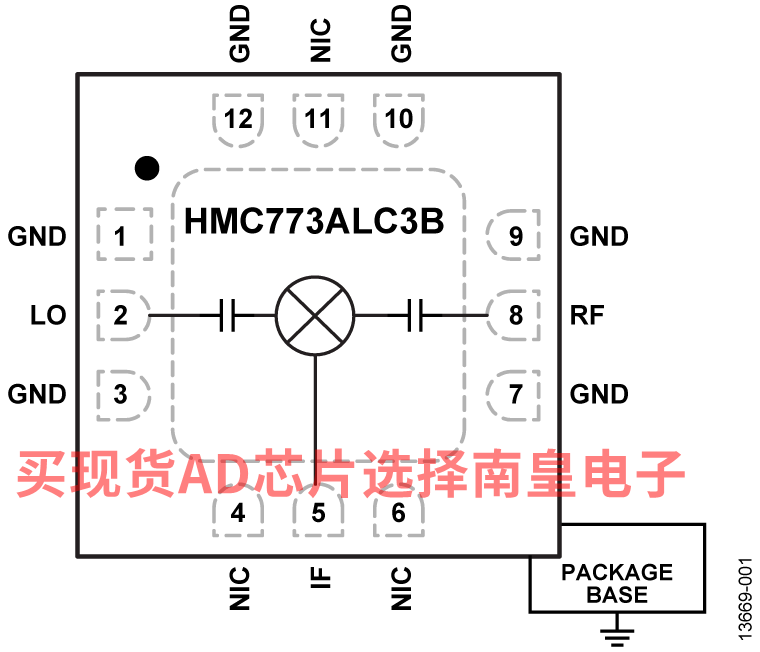

HMC773A是一款通用型双平衡混频器，采用无引脚、RoHS兼容型LCC封装，可用作6 GHz至26 GHz范围内的上变频器或下变频器。此混频器无需外部元件或匹配电路。

HMC773A采用经过优化的巴伦结构，提供出色的LO至RF及LO至IF抑制性能。该混频器采用13 dBm或以上的LO驱动电平工作，具备出色的性能。HMC773A无需线焊，可以使用表贴制造技术。

应用

• 点对点无线电
• 点对多点无线电和甚小孔径终端(VSAT)
• 测试设备和传感器
• 军用最终用途

• 转换损耗：9 dB（典型值）
• 本振(LO)至射频(RF)隔离：37 dB（典型值）
• LO至中频(IF)隔离：37 dB（典型值）
• RF至IF隔离：20 dB（典型值）
• 输入三阶交调截点(IP3)：20 dBm（典型值）
• 输出二阶交调截点(IP2)：50 dBm（典型值）
• 针对1 dB压缩(P1dB)的输入功率：10 dBm（典型值）
• IF带宽：DC至8 GHz
• 无源；无需直流偏置

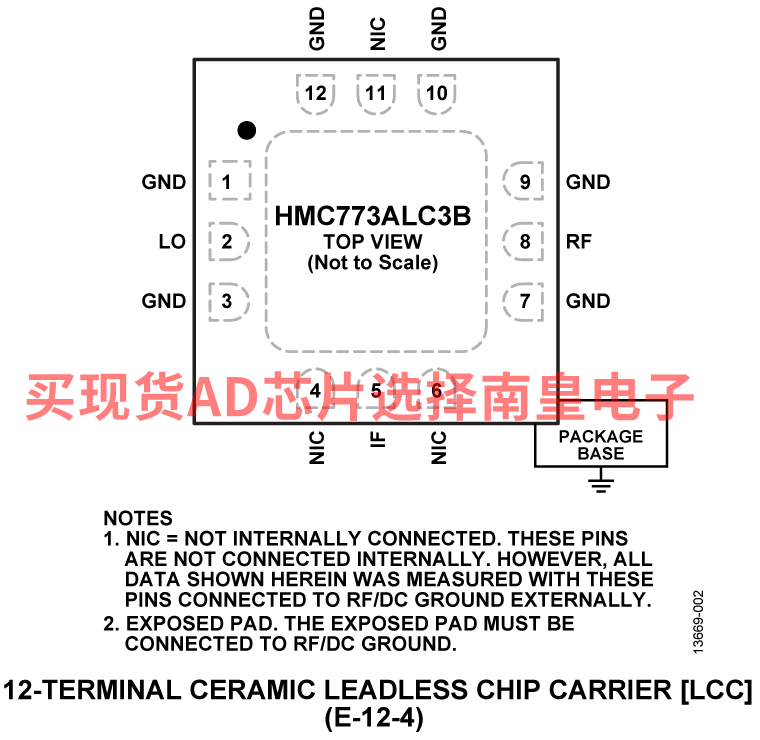

• 3 mm × 3 mm、12引脚陶瓷LCC封装

HMC773ALC3B，封装：12-Lead LCC (2.9mm x 2.9mm w/ EP)，包装形式及数量：Cut Tape,100，工作温度：-40 to 85C，AD官网报价：67.14（100-499个）

HMC773ALC3BTR，封装：12-Lead LCC (2.9mm x 2.9mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：67.14（100-499个）

HMC773ALC3BTR-R5，封装：12-Lead LCC (2.9mm x 2.9mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：67.14（100-499个）

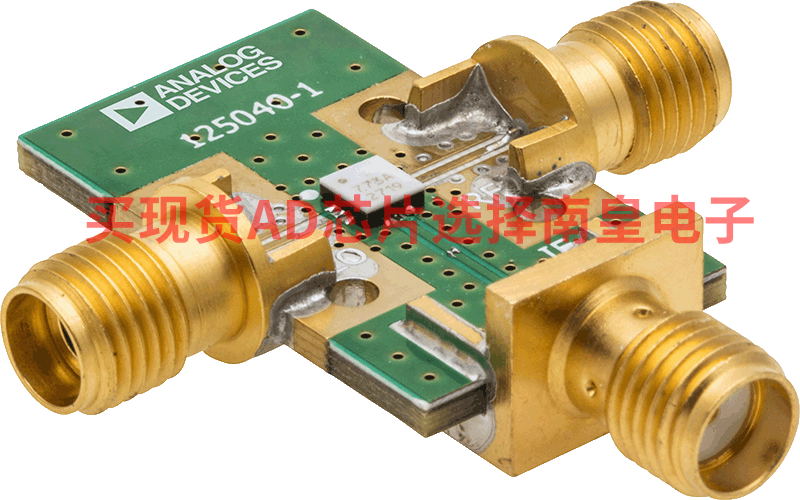

EVAL-HMC773A：HMC773A 评估板

本页提供评估HMC773A的评估板订购信息。

---

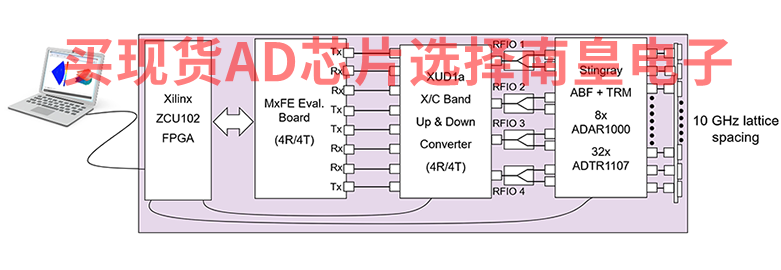

X-Band Phased Array Platform：Scalable 32 Element Hybrid Beamforming Phased-Array RADAR Development Platform

The X-Band Development Platform contains one MxFE software defined, direct RF sampling transceivers, X-Band to C-Band Up/Down Converter, and a X/Ku Band analog phased array proto-typing platform. The target application is phased array radars, electronic warfare, and ground-based SATCOM, specifically a X Band 32 transmit/32 receive channel hybrid beamforming phased array radar.

The X-Band Development Platform highlights a complete system solution. It is intended as a testbed for demonstrating hybrid beamforming phased array radar as well as the implementation of system level calibrations, beamforming algorithms, and other signal processing algorithms. The system is designed to mate with a ZCU102 Evaluation Board from Xilinx, which features the Zynq UltraScale+ MPSoC FPGA, with provided reference software, HDL code, and MATLAB system-level interfacing software.

The system can be used to enable quick time-to-market development programs for applications like:

ADEF (Phased-Array, RADAR, EW, SATCOM) Hybrid Beamforming Electronic Test and Measurement
