HMC765的基本参数
- 制造厂商：AD
- 产品类别：锁相环(PLL)频率合成器和转换环路
- 技术类目：小数N分频PLL
- 功能描述：集成VCO 的小数N分频PLL，采用SMT封装，7.8 - 8.8 GHz
- （AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）
HMC765的产品详情：

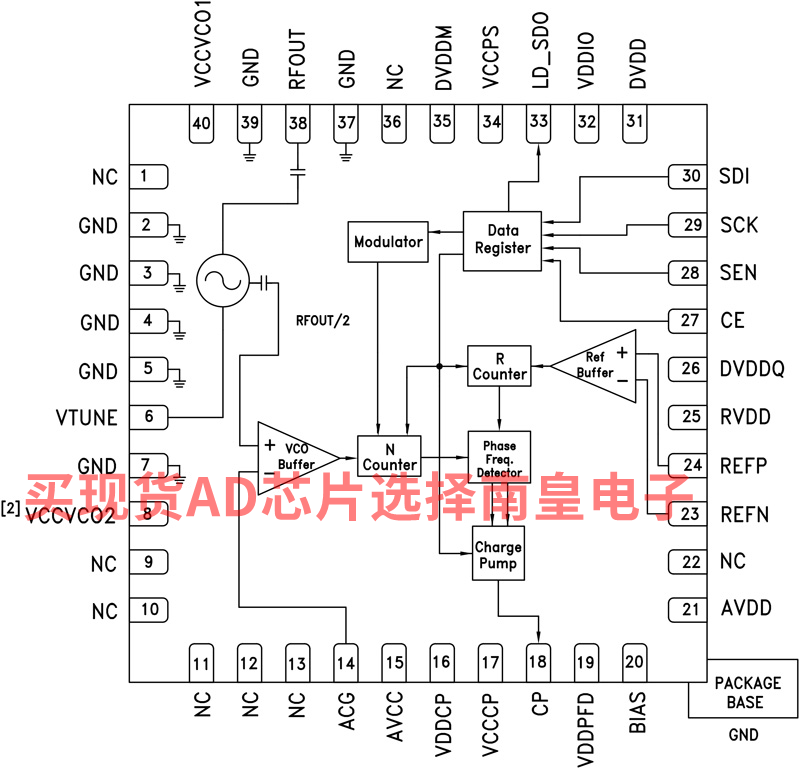

HMC765LP6CE是一款集成电压控制振荡器(VCO)的全功能小数N分频锁相环(PLL)。 输入基准频率范围为100 kHz至220 MHz，而小数PLL中的Δ-Σ型调制器设计支持超精细步长和极低杂散产物。 高度集成的结构提供温度、冲击和工艺变化情况下出色的相位噪声性能。 HMC765LP6CE采用无引脚QFN 6 x 6 mm表贴封装。 输出功率为13 dBm（典型值），使HMC765LP6CE非常适合驱动许多Hittite高线性度和I/Q混频器产品的LO端口。
有关工作原理和寄存器映射信息，请参阅“集成VCO的PLL – 微波 VCO”操作指南。
应用
- VSAT无线电
- 点对点/多点无线电
- 测试设备与工业控制
- 军用最终用途
- 相控阵应用
HMC765的优势和特点：
- RF带宽： 7.8 GHz至8.8 GHz
- 小数或整数模式
- 超低相位噪声
8.3 GHz; 50 MHz（参考值）
-97/-101 dBc/Hz（10 kHz，小数/整数）
-140 dBc/Hz（1 MHz，开环）
- 24位步长，3 Hz分辨率（典型值）
- 参考路径输入： 225 MHz
- FSK调制与防周跳模式
- 40引脚6x6mm SMT封装： 36mm²
HMC765具体的完整产品型号参数及价格（美元）：
HMC765LP6CE，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：53.79（100-499个）
HMC765LP6CETR，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：53.79（100-499个）

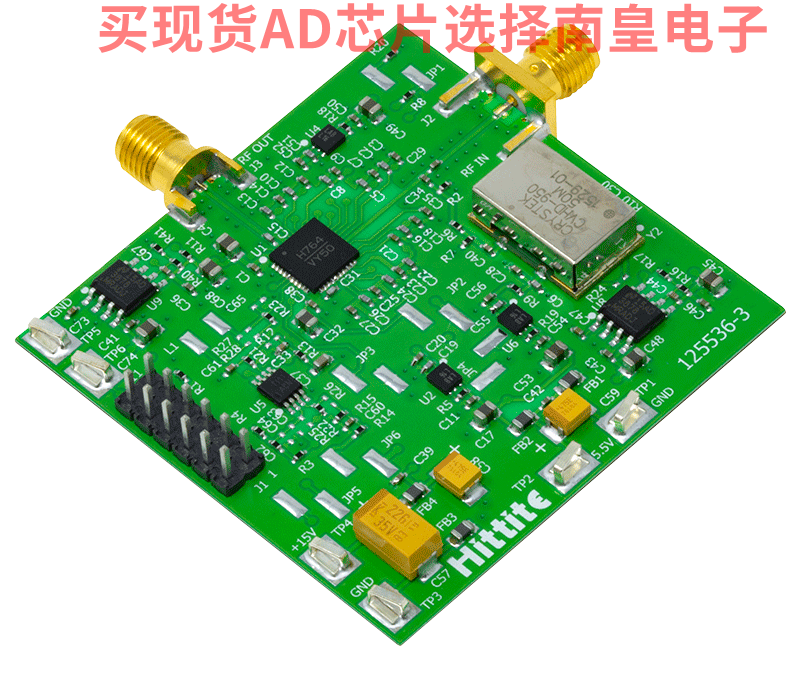

HMC765的评估套件：
EVAL-HMC765LP6CE：HMC765LP6CE评估板
本页提供评估HMC765LP6CE的评估板订购信息。
