HMC733（集成缓冲放大器的宽带VCO SMT，10

HMC733的基本参数

制造厂商：AD
产品类别：压控振荡器 (VCO)
技术类目：单输出VCO
功能描述：集成缓冲放大器的宽带VCO SMT，10 - 20 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC733的产品详情：

HMC733LC4B是一款宽带MMIC压控振荡器，集成谐振器、负电阻器件和变容二极管。由于该振荡器采用单芯片结构，因此在温度范围内具有出色的输出功率和相位噪声性能。 Vtune端口支持0至+22V的模拟调谐电压。 HMC733LC4B VCO采用+5V单电源供电，功耗仅为70 mA，提供符合RoHS标准的SMT封装。这款宽带VCO独一无二地集超小尺寸、低相位噪声、低功耗和宽调谐范围等特性于一体。

应用

工业/医疗设备
测试和测量设备
军用雷达、EW和ECM

HMC733的优势和特点：

宽调谐带宽
Pout： +3 dBm
低SSB相位噪声： -90 dBc/Hz（100 kHz）
无需外部谐振器

单正电源： +5V (70 mA)
24引脚4x4mm SMT封装： 16mm²

HMC733具体的完整产品型号参数及价格（美元）：

HMC733LC4B，封装：24-Lead LCC (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：230.12（100-499个）

HMC733LC4BTR，封装：24-Lead LCC (4mm x 4mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：230.12（100-499个）

HMC733LC4BTR-R5，封装：24-Lead LCC (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：230.12（100-499个）

HMC733的评估套件：

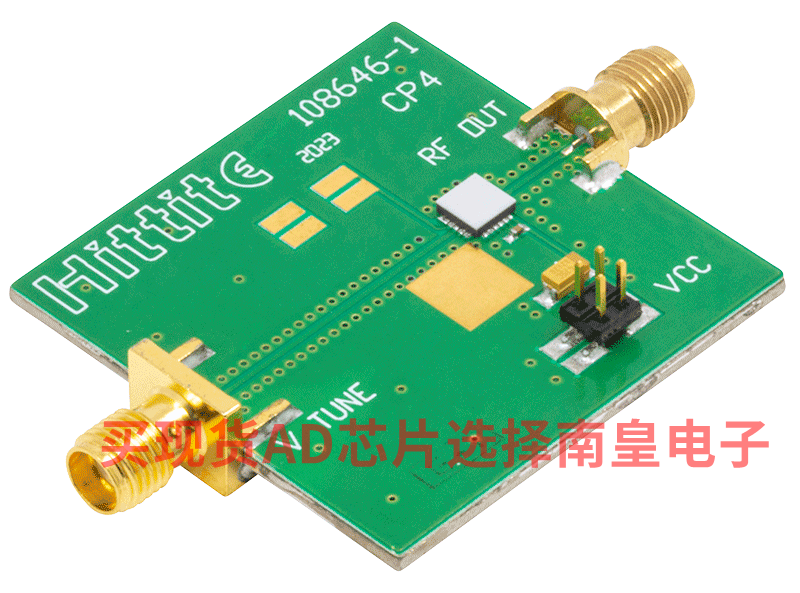

EVAL-HMC733LC4B：HMC733LC4B评估板

本页提供评估HMC733LC4B的评估板订购信息。

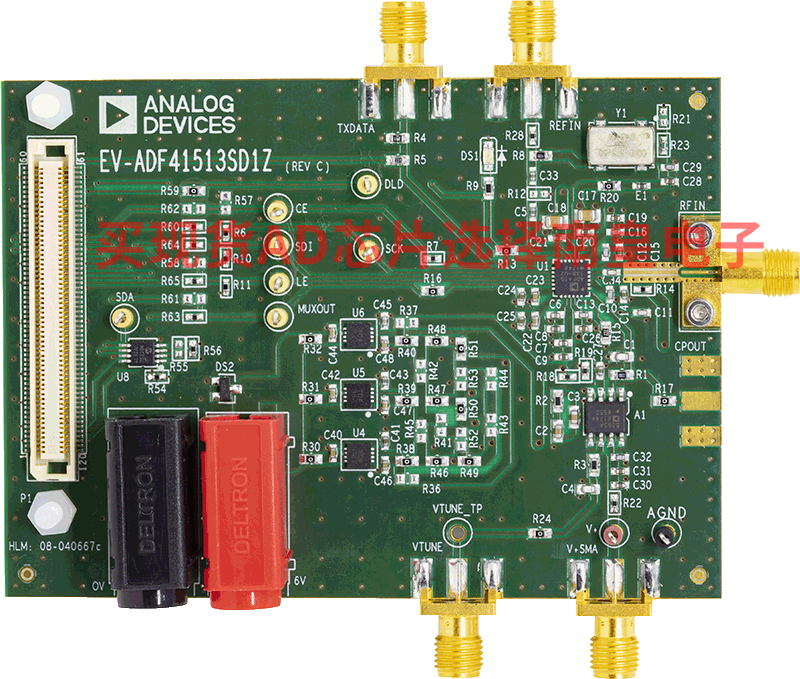

EVAL-ADF41513：ADF41513 评估板

EV-ADF41513SD1Z 和 EV-AD41513SD2Z 评估板可用于评估 ADF41513 的所有特性。EV-ADF41513SD1Z 需要一个外部压控振荡器 (VCO)。EV-ADF41513SD2Z 包括板载 10 GHz 至 20 GHz HMC733 VCO。

EV-ADF41513SD1Z 具有微型 A (SMA) 连接器，用于将电荷泵输出 (VTUNE) 连接到 VCO 的调谐输入，并将锁相环 (PLL) 射频 (RF) 输入 (RFIN) 连接到 VCO 输出。

评估板的这两款变体都包括 ADF41513 频率合成器、100 MHz 基准电压源（晶体振荡器 (XO)）、环路滤波器、通用串行总线 (USB) 接口、低噪声电压稳压器和用于将板连接到 PC USB 端口的 USB 电缆

为便于对频率合成器进行编程，请从 ADF41513 产品页面 www.analog.com/ADF41513 下载基于 Windows 的软件。文件传输程序 (FTP) 用户名和密码印在评估板包装盒盖的内侧标签上。

此评估板需要 SDP-S（图 4），套件中未包含该产品。SDP-S 允许通过 USB 接口对 ADF41513 套件进行软件编程。使用这些评估板时，应参阅 ADF41513 数据手册，同时参阅本用户指南。

HMC733的电路图解：

HMC733的评估套件：
