HMC713MS8（54 dB、对数检波器/控制器，采用SMT封装，45

HMC713MS8的基本参数

制造厂商：AD
产品类别：RF功率检波器
技术类目：对数检波器
功能描述：54 dB、对数检波器/控制器，采用SMT封装，45 - 2700 MHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC713MS8的产品详情：

HMC713MS8(E)对数检波器/控制器适合将频率范围为45 MHz至2700 MHz的RF信号转换为输出端成正比的DC电压。 HMC713MS8(E)利用连续压缩技术，提供宽输入频率范围内的54 dB高动态范围和高转换精度。随着输入信号增加，连续放大器逐渐进入饱和，从而生成精确的对数函数近似值。

一系列检波器输出求和、转换成电压域并缓冲驱动OUT输出。在检测模式下，OUT引脚连接到VSET输入并提供17 mV/dB的标称对数斜率和-68 dBm的截距。 HMC713MS8(E)也可在控制器模式下使用，向VSET引脚施加外部电压以生成AGC或APC反馈环路。

应用

蜂窝基础设施
WiMAX、WiBro和LTE/4G
功率监控和控制电路
接收机信号强度指示(RSSI)
自动增益和功率控制
军事、ECM和雷达

HMC713MS8的优势和特点：

宽动态范围：高达54 dB
高精度： ±1 dB（54 dB范围高达2.7 GHz）
快速输出响应时间
电源电压： +2.7至+5.5V
关断模式
出色的温度稳定性
MSOP-8 SMT封装： 14.8 mm²

HMC713MS8具体的完整产品型号参数及价格（美元）：

HMC713MS8E，封装：8-Lead MSOP，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：2.88（100-499个）

HMC713MS8ETR，封装：8-Lead MSOP，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：2.88（100-499个）

HMC713MS8的评估套件：

EVAL-HMC713MS8：HMC713MS8评估板

本页提供评估HMC713MS8的评估板订购信息。

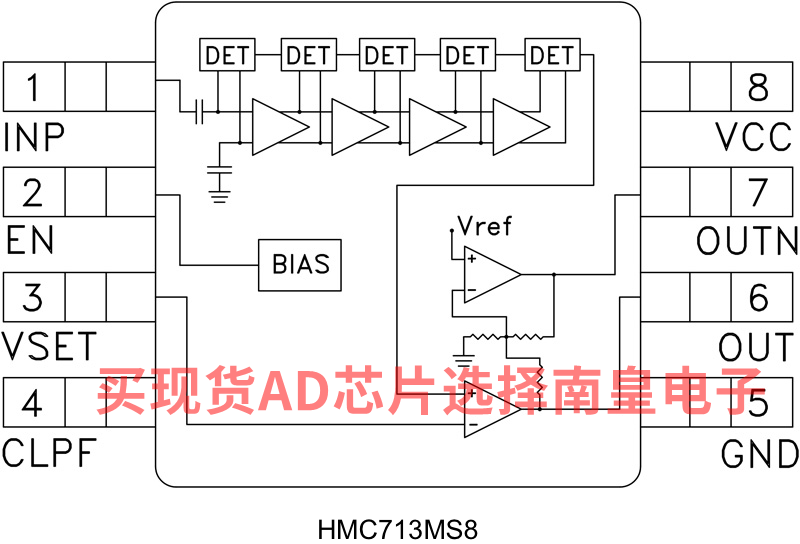

HMC713MS8的电路图解：

HMC713MS8的评估套件：
