HMC7043旨在满足多载波GSM和LTE基站设计的要求，并通过多种时钟管理和分配特性来简化基带和无线电卡时钟树的设计

HMC7043提供14路低噪声且可配置的输出，可以灵活地与基站收发台(BTS)系统中的许多不同器件接口，如数据转换器、本振、发射/接收模块、现场可编程门阵列(FPGA)和数字前端ASIC等。 HMC7043可生成符合JESD204B接口要求的多达7个DCLK和SYSREF时钟对。

系统设计人员可以生成更少的DCLK和SYSREF对，并针对独立的相位和频率配置其余的输出信号路径。 DCLK和SYSREF时钟输出均可配置为支持CML、LVDS、LVPECL和LVCMOS等不同的信号标准，不同的偏置条件则可调整变化的板插入损耗。

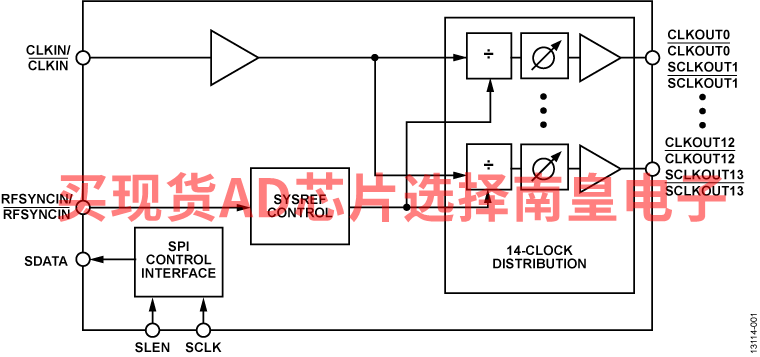

HMC7043独特的特性之一是对14个通道分别进行独立灵活的相位管理。 所有14个通道均支持频率和相位调整。 这些输出还可针对50 Ω或100 Ω内部和外部端接选项进行编程。

HMC7043器件具有RF SYNC功能，支持确定性同步多个HMC7043器件，即确保所有时钟输出从同一时钟沿开始。 可通过改写嵌套式HMC7043或SYSREF控制单元/分频器，然后重新启动具有新相位的输出分频器来实现。

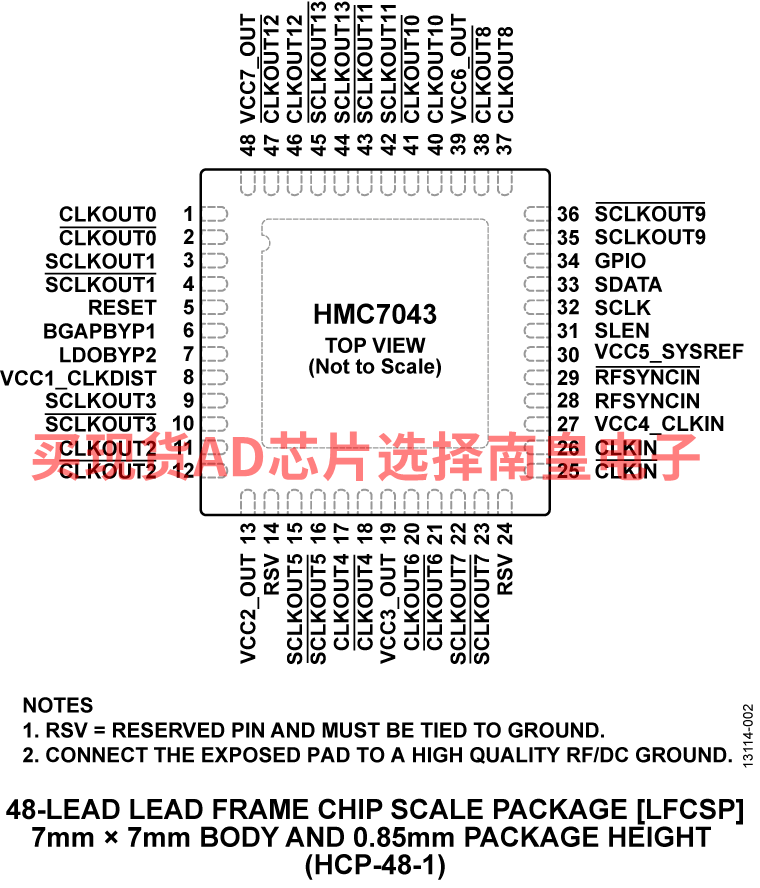

HMC7043采用48引脚、7 mm × 7 mm LFCSP封装，且裸露焊盘接地。

应用

• JESD204B时钟产生
• 蜂窝基础设施（多载波GSM、LTE、W-CDMA）
• 数据转换器时钟
• 相控阵参考分配
• 微波基带卡

• 支持JEDEC JESD204B
• 低加性抖动： <15 fs rms（2457.6 MHz，12 kHz至20 MHz）
• 极低噪底： -155.2 dBc/Hz (983.04 MHz)
• 最多提供14路LVDS、LVPECL或CML型器件时钟(DCLK)

  • CLKOUTx/CLKOUTx and SCLKOUTx/SCLKOUTx 最高频率达 3200 MHz
  • JESD204B兼容系统参考(SYSREF)脉冲
  • 25 ps模拟延迟和½时钟输入周期数字延迟，14个时钟输出通道各自都能对延迟进行编程
• 可调噪底与功耗的关系可通过SPI编程
• SYSREF有效中断可简化JESD204B同步
• 支持确定性同步多个HMC7043器件
• RFSYNC引脚或SPI控制的SYNC触发用于输出同步JESD204B
• GPIO报警/状态指示用于确定系统状况
• 时钟输入支持高达6 GHz的频率
• 片内稳压器提供出色的PSRR
• 48引脚、7 mm × 7 mm LFCSP封装

HMC7043LP7FE，封装：48-Lead QFN (7mm x 7mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：16.68（100-499个）

HMC7043LP7FETR，封装：48-Lead QFN (7mm x 7mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：16.68（100-499个）

EVAL-HMC7043：HMC7043评估套件

HMC7043是一款高性能时钟缓冲器，用于分配超低相位噪声参考，支持配有并行或串行（JESD204B型）接口的高速数据转换器。 HMC7043旨在满足多载波GSM和LTE基站设计的要求，并通过多种时钟管理和分配特性来简化基带和无线电卡时钟树的设计。

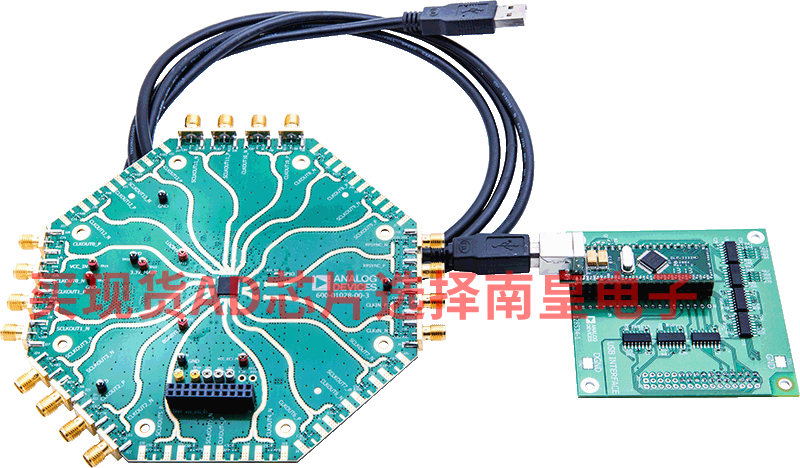

EK1HMC7043LP7F评估套件是一款紧凑、易于使用的平台，可用来评估HMC7043的全部特性。 EV2HMC7043LP7F评估板上的所有输入和输出均配置为差分形式。

该产品数据手册提供HMC7043的完整规格，使用评估板时应同时参考用户指南UG-826与数据手册。

---

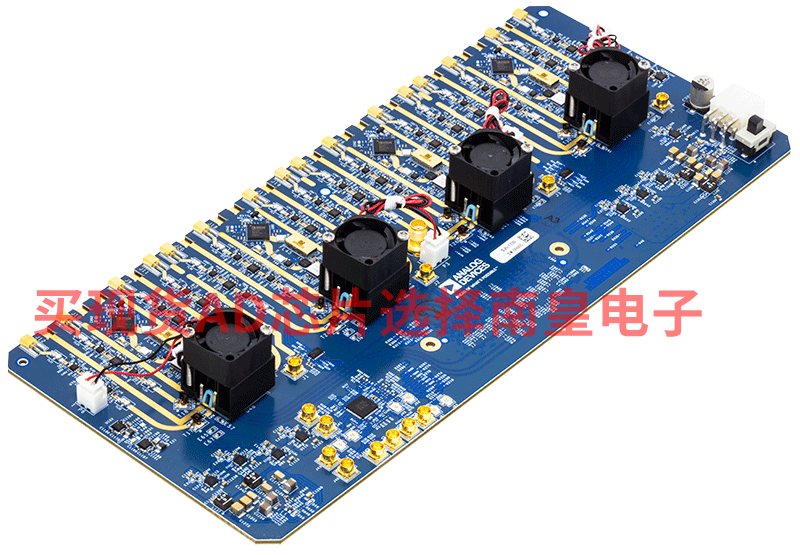

QUAD-MxFE平台：16Tx/16Rx直接L/S/C频段采样相控阵/雷达/电子战/卫星通信开发平台

四通道MxFE系统开发平台包含四个MxFE软件定义的直接RF采样收发器以及相关的RF前端、时钟和电源电路。目标应用包括相控阵雷达、电子战和地面卫星通信，尤其是L/S/C频段（0.1 GHz至~5GHz）的16发射/16接收通道直接采样相控阵。Rx和Tx RF前端具有插入式配置，可根据用户应用自定义频率范围。

四通道MxFE系统开发平台可提供完整的系统解决方案。它可以用作测试平台，用于演示多芯片同步以及实现系统级校准、波束成形算法和其他信号处理算法。该系统旨在配合Xilinx VCU118评估板使用，具有Virtex UltraScale+ XCVU9P FPGA并提供参考软件、HDL代码和MATLAB系统级接口。

除了四通道MxFE数字化处理卡之外，该套件还包含16Tx / 16Rx校准板，用于开发系统级校准算法，或在与自己的用例相关的情况下更轻松地演示上电相位确定性。通过该校准板，用户还可演示组合通道动态范围、杂散和相位噪声的改进性能，连接至VCU118 PMOD接口时，还可通过免费的MATLAB插件进行控制。

该系统可用于加快以下应用的开发程序上市时间：

ADEF（相控阵、雷达、电子战、卫星通信） 通信基础设施（多频段5G和毫米波5G） 电子测试与测量
