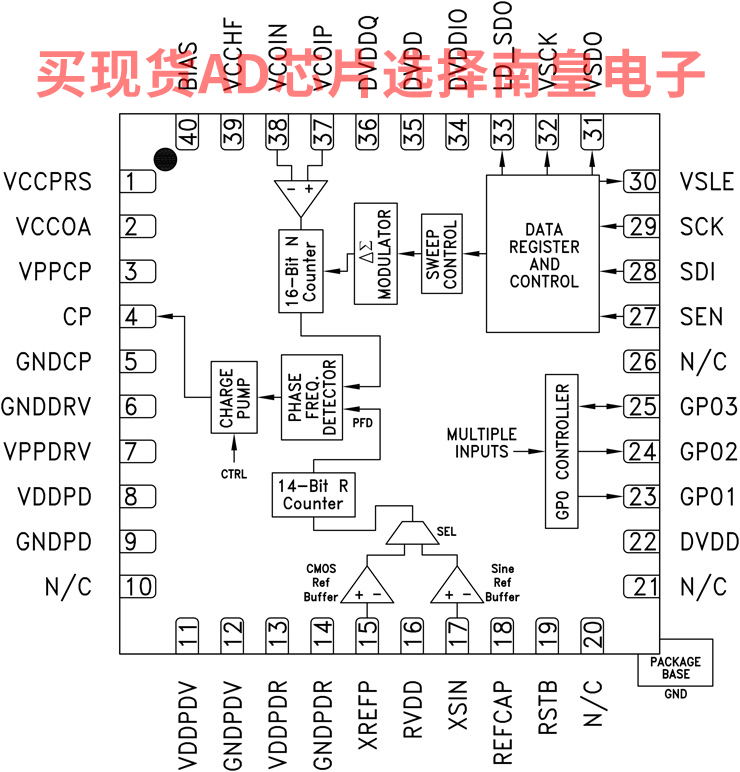

HMC701LP6CE是一款SiGe BiCMOS小数N分频频率合成器。 该频率合成器内置一个8GHz 16位RF N分频器、一个24位Σ-Δ调制器、一个极低噪声数字鉴频鉴相器(PFD)和一个精密控制电荷泵。 此外，该频率合成器还支持外部步进调谐VCO。

该小数分频频率合成器采用高级Σ-Δ调制器设计，支持超精细频率步长。 该频率合成器能够改变鉴频鉴相器(PFD)增益和PFD周跳特性。 相比传统PFD，该特性可使得到新频率所需时间缩短50%。 另外，由于具有超低带内相位噪声，因此支持更宽的环路带宽，从而可以实现更快的跳频。

该频率合成器内置线性扫频器功能，只需一个外部或自动扫描触发器，便能以各种扫描时间、极性和驻留执行线性调频。

通用输出(GPO)总线支持使用多个VCO。 此外，该频率合成器具有多个辅助时钟生成模式，可通过GPO访问。

应用

• 移动无线电基站
  (GSM, PCS, DCS, CDMA, WCDMA)
• 无线LAN、WiMax
• 通信测试设备
• 有线电视设备
• FMCW传感器
• 汽车雷达
• 相控阵系统

• 24位步长分辨率，3 Hz典型值
• 超低相位噪声
  6 GHz、50 MHz基准电压源
  -103 / -110 dBc/Hz (20 kHz) （小数/整数）
• 自动与触发扫频器功能

• 采用防周跳(CSP)技术，建立时间短
• 支持对外部步进调谐VCO进行自动调谐
• 支持多VCO
• 40引脚6x6mm SMT封装： 36mm²

HMC701LP6CE，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：17.04（100-499个）

HMC701LP6CETR，封装：40-Lead QFN (6mm x 6mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：17.04（100-499个）

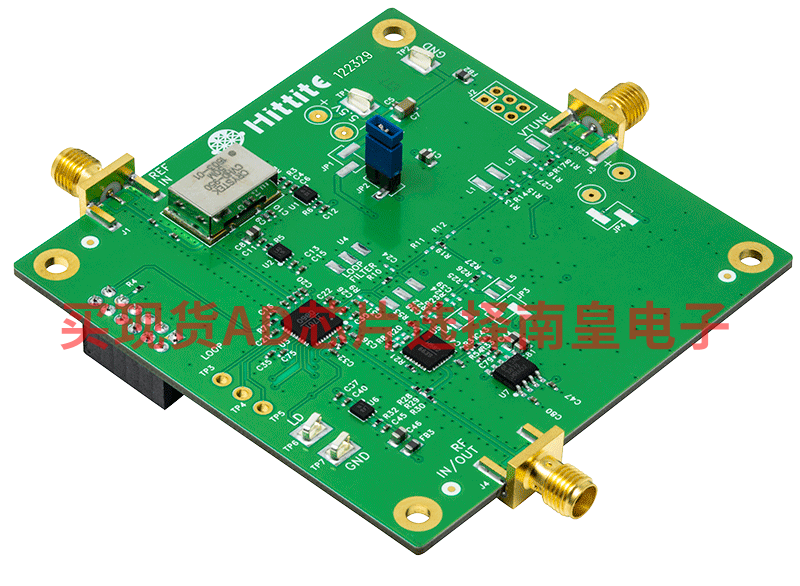

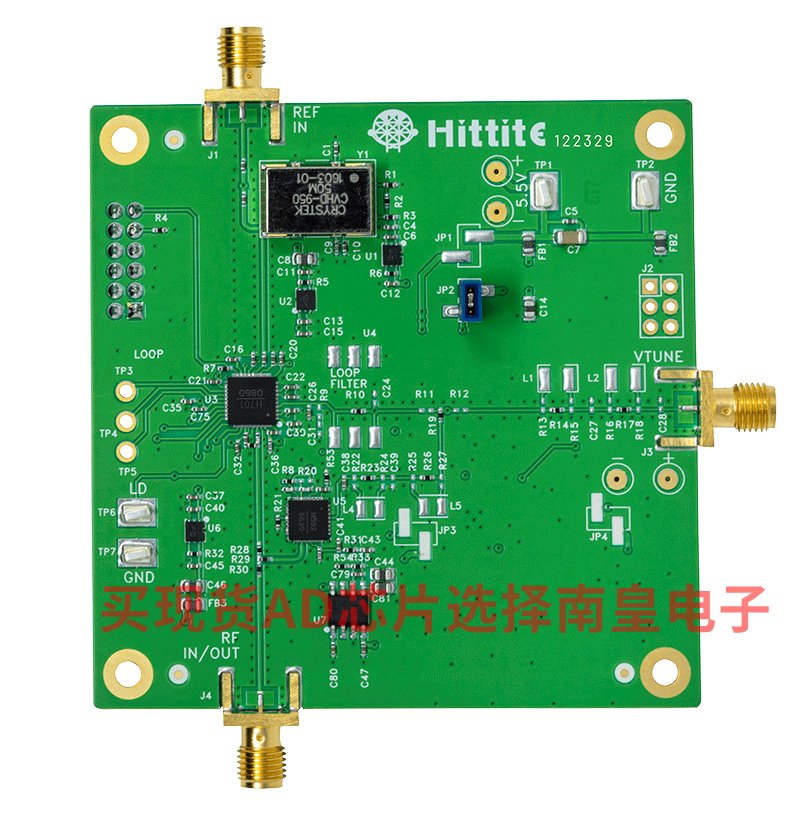

EVAL-HMC701LP6CE：HMC701LP6CE评估板

本页提供评估HMC701LP6CE的评估板订购信息。
