HMC700LP4(E)是一款SiGe BiCMOS小数N分频频率合成器。 该频率合成器内置极低噪声数字鉴频鉴相器(PFD)和精密控制电荷泵。

该小数分频频率合成器采用高级Σ-Δ调制器设计，支持超精细步长和极低杂散成分。 杂散输出极低，在很多应用中无需使用成本高昂的直接数字频率合成(DDS)参考源。

HMC700LP4(E)鉴频鉴相器(PFD)采用了防周跳(CSP)技术，具有更短的跳频时间。

另外，该器件具有超低带内相位噪声和低杂散性能，因而支持具有更宽环路带宽的架构，从而可以实现更快的跳频和低微音。 借助FSK模式，该频率合成器可用作简单的低成本直接FM发送器源。

应用

• 移动无线电基站
• WiMAX
• 测试和测量
• 有线电视设备
• 相控阵应用
• 简单的FSK链路
• 替代DDS

• 8 GHz、16位预分频器
• 小数或整数模式
• 24位步长分辨率，3 Hz典型值
• 超低相位噪声
  6 GHz、50 MHz基准电压源
  -103 / -108 dBc/Hz（20 kHz，小数/整数）
  品质因数(FOM)
  -221/-227 dBc/Hz（小数/整数）

• 225 MHz、14位参考路径输入
• 直接FSK调制模式
• 防周跳
• 读/写串行端口，芯片ID
• 24引脚4x4mm SMT封装： 16mm²

HMC700LP4，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：32.28（100-499个）

HMC700LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：17.04（100-499个）

HMC700LP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：17.04（100-499个）

HMC700LP4TR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：32.28（100-499个）

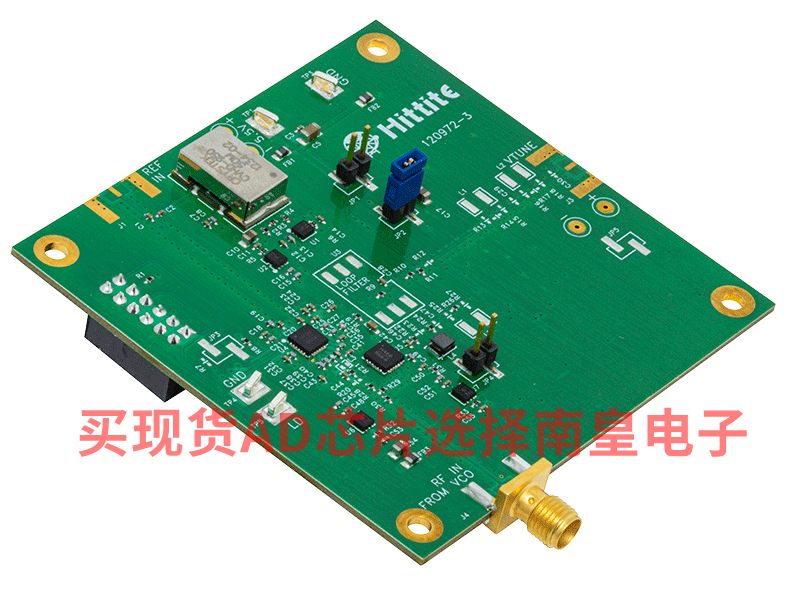

EVAL-HMC700LP4：HMC700LP4评估板

本页提供评估HMC700LP4的评估板订购信息。
