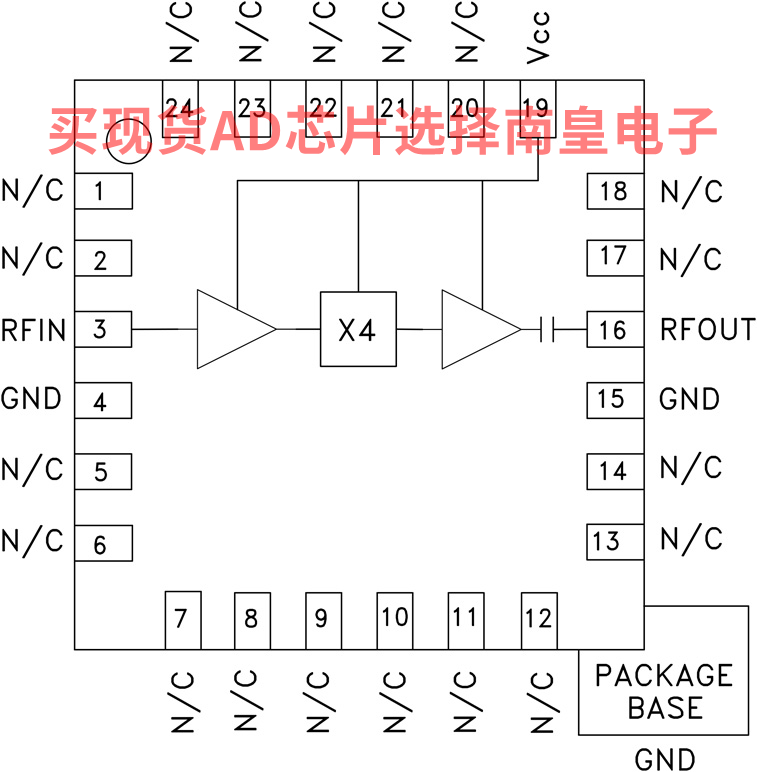

HMC695LP4(E)是一款利用InGaP GaAs HBT技术制造而成的有源微型x4倍频器，采用4x4 mm无铅表贴封装。 在+5V电源电压下，功率输出为+7 dBm（典型值）且相对输入功率、温度和电源电压变化很小。 相对于输出信号电平，无用基波和次谐波抑制大于25 dBc（典型值）。 100 kHz失调时，加性SSB相位噪声低至-140 dBc/Hz，可帮助用户保持良好的系统噪声性能。 HMC695LP4(E)非常适合LO乘法器链路，与传统方法相比可以减少器件数量。

应用

• 光纤应用
• 点对点无线电
• 军用雷达

• 输出功率： +7 dBm
• 次谐波抑制： >25 dBc
• SSB相位噪声： -140 dBc/Hz

• 单电源： +5V (60 mA)
• 24引脚4x4mm QFN封装： 16 mm²

HMC695LP4，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：34.65（100-499个）

HMC695LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：27.72（100-499个）

HMC695LP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：27.72（100-499个）

HMC695LP4TR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：34.65（100-499个）

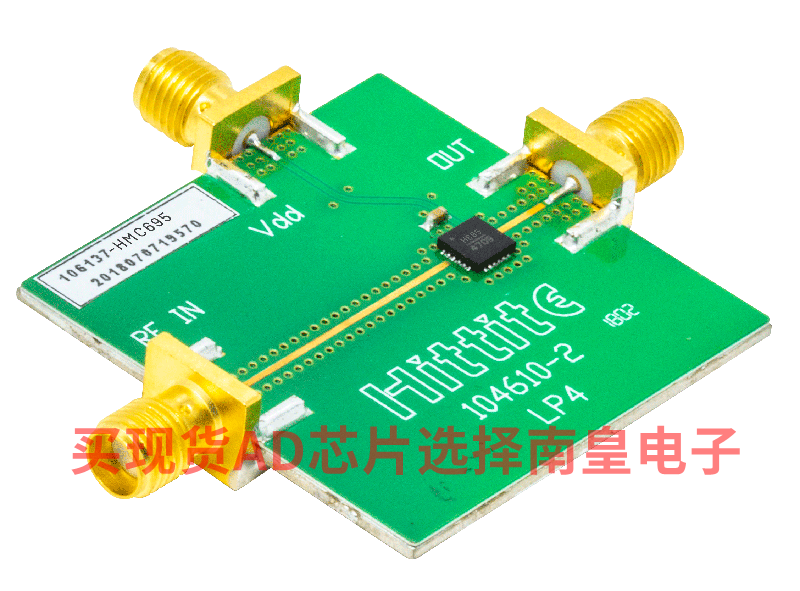

EVAL-HMC695LP4：HMC695LP4评估板

本页提供评估HMC695LP4的评估板订购信息。

设计文件链接包含用于评估板的BOM、原理图和Gerber文件。
