HMC687（集成LO放大器的BiCMOS MMIC混频器，1.7

HMC687的基本参数

制造厂商：AD
产品类别：RF混频器
技术类目：单、双和三平衡混频器
功能描述：集成LO放大器的BiCMOS MMIC混频器，1.7 - 2.2 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC687的产品详情：

HMC687LP4(E)是一款高动态范围无源MMIC混频器，集成LO放大器，采用4x4 SMT QFN封装，工作频率为1.7 - 2.2 GHz。 LO驱动为0 dBm时，3G和4G GSM/CDMA应用可以获得+35 dBm的出色输入IP3下变频性能。采用1 dB (+23 dBm)压缩时，RF端口支持各种输入信号电平。转换损耗典型值为8 dB。

DC至500 MHz的IF频率响应能够满足GSM/CDMA发射或接收频率规划要求。 HMC687LP4(E)针对高端LO频率规划优化，并与HMC685LP4(E)引脚兼容，后者是一款1.7 - 2.2 GHz转换器，针对低端LO优化。

应用

蜂窝/3G和LTE/WiMAX/4G
基站和中继器
GSM、CDMA和OFDM
发射机和接收机

HMC687的优势和特点：

高输入IP3： +35 dBm
8 dB转换损耗(0 dBm LO)
针对高端LO输入优化

上变频和下变频应用
可调电源电流
24引脚4x4mm SMT封装： 16mm²

HMC687具体的完整产品型号参数及价格（美元）：

HMC687LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：13.14（100-499个）

HMC687LP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：13.14（100-499个）

HMC687的评估套件：

EVAL-HMC687LP4：HMC687LP4评估板

本页提供评估HMC687LP4的评估板订购信息。

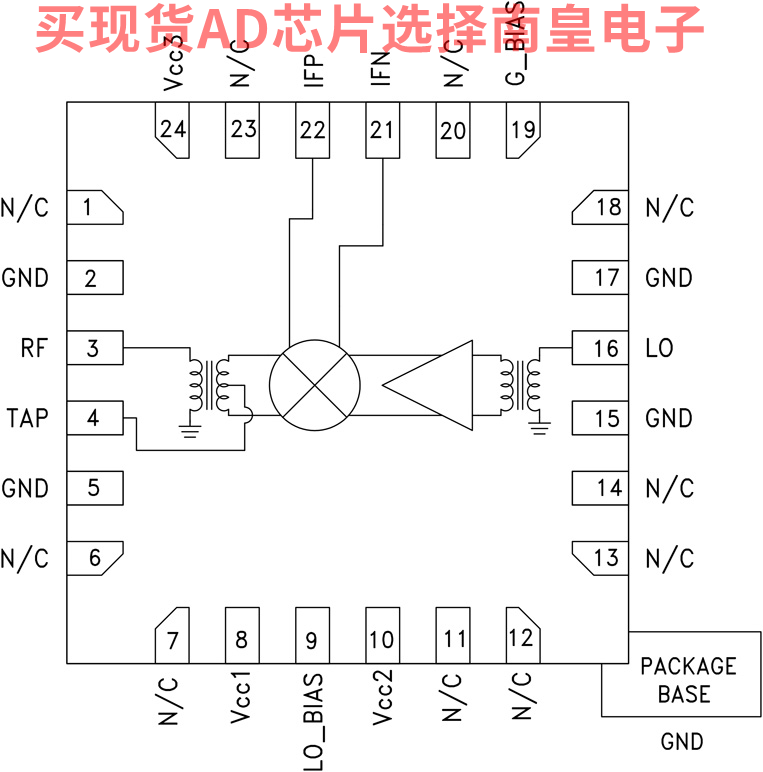

HMC687的电路图解：
