HMC680（BiCMOS 5位数字可变增益放大器，采用SMT封装，30

HMC680的基本参数

制造厂商：AD
产品类别：可变增益放大器(VGA)
技术类目：数字控制VGA
功能描述：BiCMOS 5位数字可变增益放大器，采用SMT封装，30 - 400 MHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC680的产品详情：

HMC680LP4(E)是一款数字控制可变增益放大器，工作频率范围为30至400 MHz，可编程提供-4 dB至+19 dB增益，步进为1 dB。 HMC680LP4(E)在最大增益状态下的噪声系数为5 dB，任意状态下的输出IP3最高为+40 dBm。这款高线性度DVGA还提供差分RF输出，可用来直接对接Tx以及Rx应用中的SAW滤波器以及Rx链路上的数模转换器。 HMC680LP4(E)采用RoHS兼容型4x4 mm QFN无引脚封装，支持CMOS/TTL。

应用

蜂窝/3G基础设施
WiBro / WiMAX / 4G
微波无线电和VSAT
测试设备和传感器
IF与RF应用

HMC680的优势和特点：

TTL/CMOS兼容型并行或锁存并行控制接口
高输出IP3： +40 dBm
（所有增益设置）
低噪声系数： 5 dB
宽增益控制范围： 23 dB
出色的状态与步进精度(±0.05 dB)
24引脚、4x4mm SMT封装： 16mm²

HMC680具体的完整产品型号参数及价格（美元）：

HMC680LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：7.64（100-499个）

HMC680的评估套件：

EVAL-HMC680LP4：HMC680LP4 评估板

本页提供评估HMC680LP4的评估板订购信息。

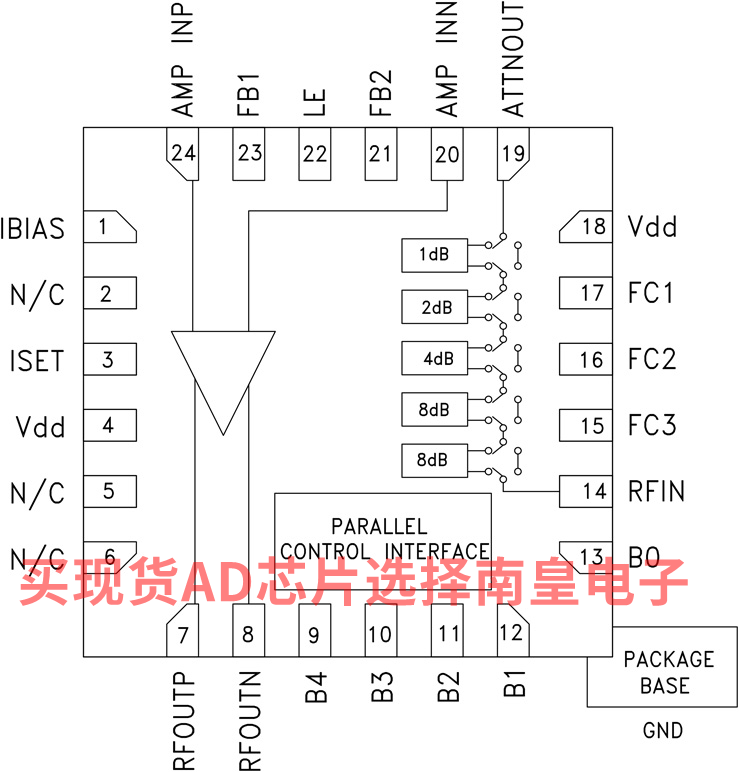

HMC680的电路图解：

HMC680的评估套件：
