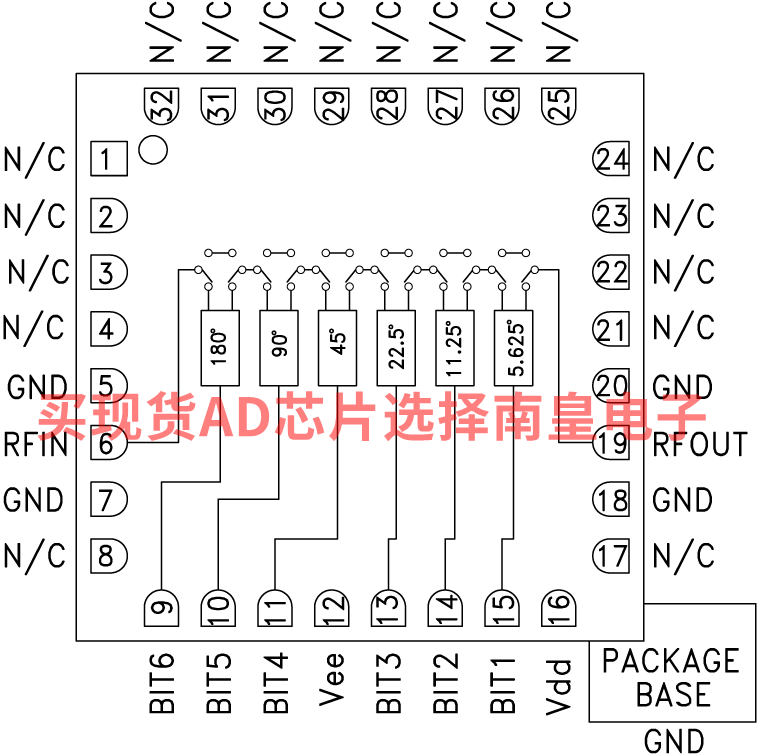

HMC642A是一款6位数字移相器芯片，额定频率范围为9 GHz至12.5 GHz，提供360度相位覆盖，LSB为5.625度。 HMC642A在所有相态具有2.5度至3.5度的极低RMS相位误差及±0.25 dB至±0.4 dB的极低插入损耗变化。 此款高精度移相器通过0/5 V的正控制逻辑控制。HMC642A采用紧凑型5 mm x 5 mm无引脚SMT陶瓷封装，内部匹配50 Ω，无需任何外部元件。

应用

• EW接收器
• 气象和军用雷达
• 卫星通信
• 波束成形模块
• 相位抵消

• 低RMS相位误差： 2.5度至3.5度
• 低插入损耗： 6.5 dB至7 dB
• 高线性度： 41 dBm
• 正控制电压和正控制逻辑

• 360度覆盖，LSB = 5.625度
• 裸片尺寸： 3.25 mm x 1.9 mm x 0.1 mm
• 32引脚SMT陶瓷封装： 25 mm²

HMC642ALC5，封装：32-Lead LCC (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：169.16（100-499个）

HMC642ALC5TR，封装：32-Lead LCC (5mm x 5mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：169.16（100-499个）

HMC642ALC5TR-R5，封装：32-Lead LCC (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：169.16（100-499个）

EVAL-HMC642A：HMC642A评估板

本页提供评估HMC642A的评估板订购信息。
