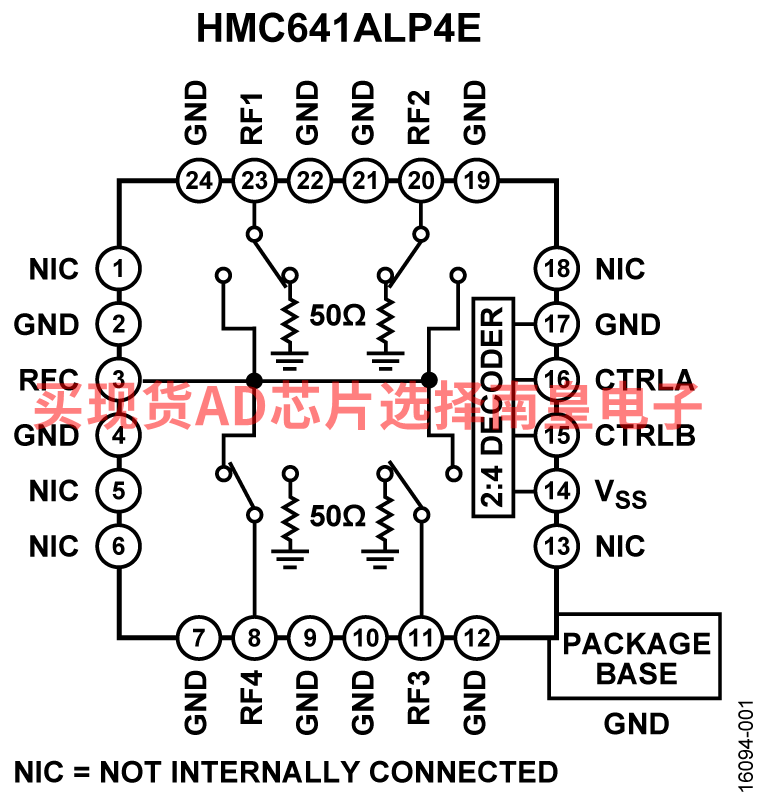

HMC641ALP4E是一款通用型、非反射式、单刀四掷(SP4T)开关，采用砷化镓(GaAs)工艺制造。该开关具有高隔离、低插入损耗和片内端接隔离端口。

该开关采用?5 V至?3 V负电源电压工作，需要两个负逻辑控制电压。

HMC641ALP4E内置片内二进制2:4线路解码器，通过两条逻辑输入线路提供逻辑控制。

HMC641ALP4E采用4 mm × 4 mm、24引脚LFCSP封装，工作频率范围为0.1 GHz至20 GHz。

应用

• 测试仪器仪表
• 微波无线电和甚小孔径终端(VSAT)
• 军用无线电、雷达和电子对抗(ECM)
• 宽带电信系统

• 宽带频率范围：0.1 GHz至20 GHz
• 非反射式50 Ω设计
• 低插入损耗：3.0 dB（20 GHz时）
• 高隔离度：40 dB（20 GHz时）
• 高输入线性度：250 MHz至20 GHz
  • P1dB：24 dBm（典型值）
  • IP3：41 dBm（典型值）
• 高功率处理
  • 26.5 dBm（通过路径）
  • 23 dBm（端接路径）
• 集成式2:4线路解码器
• 24引脚、4 mm × 4 mm LFCSP封装
• ESD额定值：250 V（1A级）

• 下载HMC641ATCPZ-EP数据手册(pdf)
• 军用温度范围（−55℃至+125℃）
• 受控制造基线
• 唯一封装/测试厂
• 唯一制造厂
• 增强型产品变更通知
• 认证数据可应要求提供

HMC641ALP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：60.5（100-499个）

HMC641ALP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：60.5（100-499个）

HMC641ATCPZ-EP-PT，封装：24-Lead LFCSP (4mm x 4mm x 0.85mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-55 to 125C，AD官网报价：105.88（100-499个）

HMC641ATCPZ-EP-RL7，封装：24-Lead LFCSP (4mm x 4mm x 0.85mm w/ EP)，包装形式及数量：卷带，500，工作温度：-55 to 125C，AD官网报价：105.88（100-499个）

EVAL-HMC641A：HMC641A评估板

本页提供评估HMC641A的评估板订购信息。
