HMC6380（宽带 MMIC VCO，带有缓冲放大器 8.0

HMC6380的基本参数

制造厂商：AD
产品类别：压控振荡器 (VCO)
技术类目：宽带VCO
功能描述：宽带 MMIC VCO，带有缓冲放大器 8.0 - 16.0 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC6380的产品详情：

HMC6380LC4B 是一款宽带 MMIC 压控振荡器，集成了谐振器、负阻套件和变容二极管。由于振荡器整体结构，输出功率和相位噪声性能在整个温度范围内都很出色。’Vtune 端口可接入 0 至 + 23V 的模拟调谐电压。HMC6380LC4B VCO 采用 + 5V 单电源供电，仅消耗 75 mA 电流，采用符合 RoHS 标准的 SMT 封装。该宽带 VCO 独特地结合了超小尺寸、低相位噪声、低功耗和宽调谐范围的特性。

应用

工业设备／医疗器械

测量设备

Satcom

军用雷达，EW，&ECM

HMC6380的优势和特点：

宽调谐带宽
Pout:+6 dBm
低 SSB 相位噪声：在 100 kHz 时，为 -92 dBc/Hz
无需外部谐振器
单一正电源：在 75 mA 时，为 +5V
陶瓷无铅 SMT 封装：16 mm²

HMC6380具体的完整产品型号参数及价格（美元）：

HMC6380LC4B，封装：24-Lead LCC (3.9mm x 3.9mm)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：230.12（100-499个）

HMC6380LC4BTR，封装：24-Lead LCC (3.9mm x 3.9mm)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：230.12（100-499个）

HMC6380LC4BTR-R5，封装：24-Lead LCC (3.9mm x 3.9mm)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：230.12（100-499个）

HMC6380的评估套件：

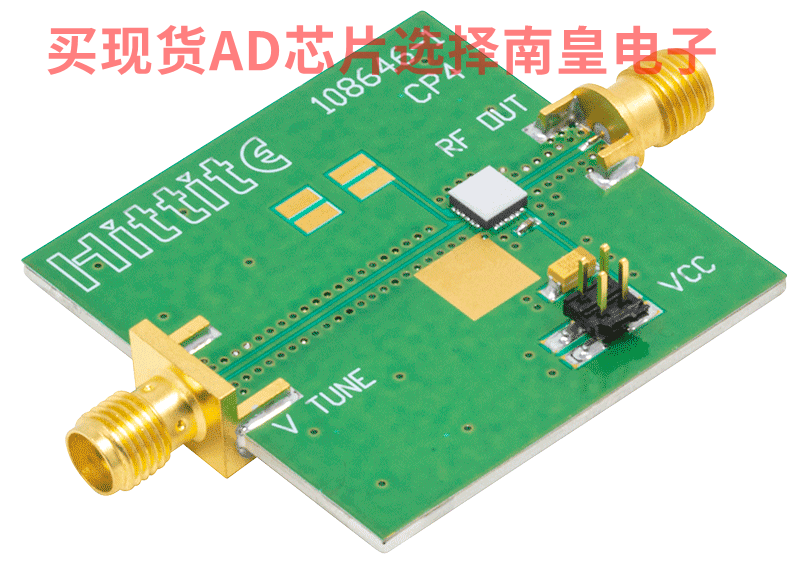

EVAL-HMC6380：HMC6380 Evaluation Board

The circuit board used in the application should use RF circuit design techniques. signal lines should have 50 Ohm impedance while the package ground leads and exposed ground paddle should be connected directly to the ground plane similar to that shown. A sufficient number of via holes should be used to connect the top and bottom ground planes.

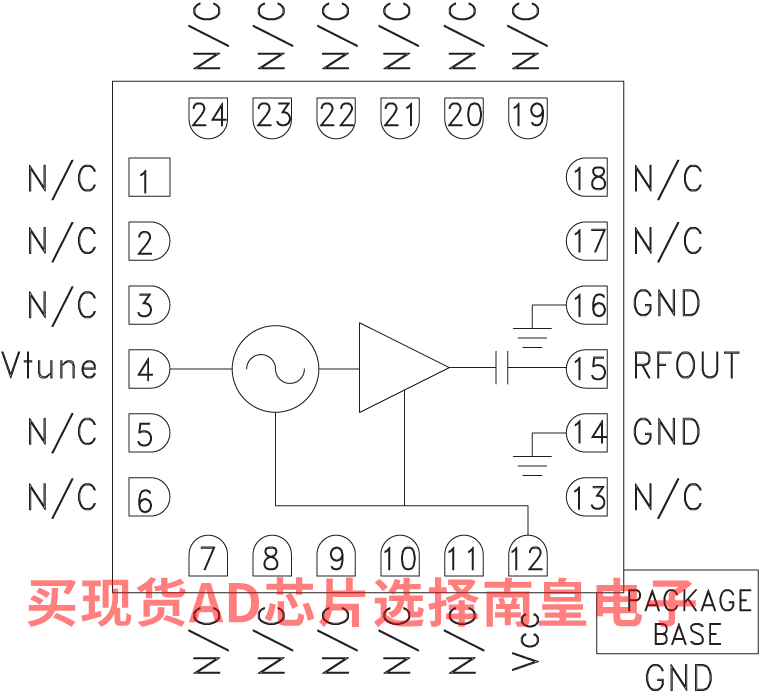

HMC6380的电路图解：

HMC6380的评估套件：
