- 制造厂商:AD
- 产品类别:集成式RF发射器、接收器和收发器
- 技术类目:微波和毫米波Tx/Rx
- 功能描述:毫米波接收器,57 GHz - 64 GHz
- (AD代理渠道,提供当日发货、严格的质量标准,满足您的目标价格)
HMC6301是一款完整的毫米波接收器集成电路,采用符合RoHS标准的6 mm × 4 mm晶圆级球栅阵列(WLBGA)封装,包括低噪声放大器(LNA)、镜像抑制滤波器、RF至IF下变频器、IF滤波器、I/Q下变频器和频率合成器。该接收器的工作频率范围为57 GHz至64 GHz,双边调制带宽高达1.8 GHz。
集成式频率合成器在250 MHz、500 MHz或540 MHz步长下进行调谐,具有出色的相位噪声,支持高达64 QAM的调制。或者,可以注入外部LO,它支持用户可选LO特性或相位相干发射和接收操作以及高达256 QAM的调制。通过通用模拟基带I/Q接口提供对各种调制格式的支持。
接收器器件还内置AM和FM检波器以便解调开关键控(OOK)、频移键控(FSK)或最小频率键控(MSK)调制格式,从而实现更低成本和功耗的串行数据链路,而无需使用高速数据转换器。
RF、IF和基带级提供增益控制,并在最大增益时支持8 dB的低噪声系数(典型值)。与HMC6300发射器一起,完整的60 GHz发射/接收芯片组在免执照60 GHz ISM频段内支持多个Gbps操作。
应用
- 小型蜂窝回程
- 60 GHz ISM频段数据接收器
- 多Gb数据通信
- WiGig/802.11ad无线电
- 高清视频传输
- 雷达/高分辨率成像
- 频段:57 - 64 GHz
- RF信号带宽:最高达1.8 GHz
- 噪声系数:8 dB(典型值)
- 接收器增益:0 - 70 dB
- 数字和模拟RF和IF增益控制
- 可编程基带增益和滤波器带宽
- 集成频率合成器
- 集成镜像抑制滤波器
- 部分外置的环路滤波器
- 支持外部LO
- 片内温度传感器
- 支持256-QAM调制
- 集成AM和FM检波器
- 通用模拟I/Q基带接口
- 三线式串行数字接口

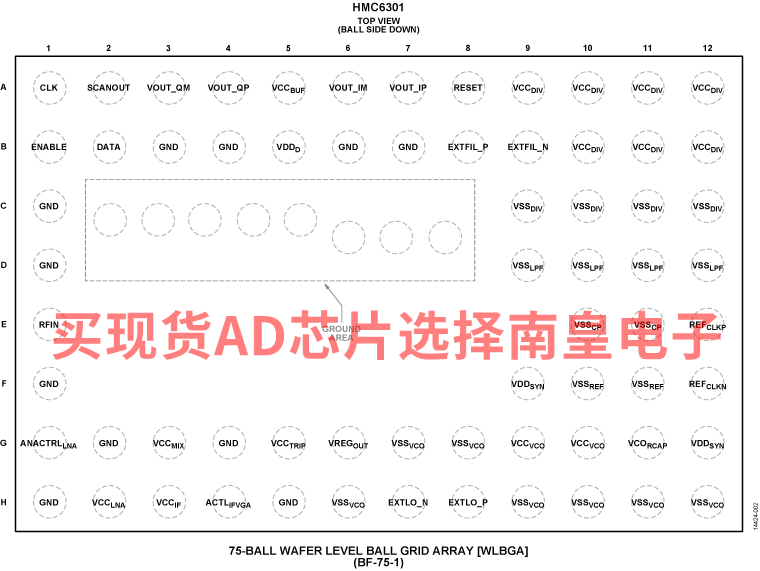

- 符合RoHS标准的75引脚晶圆级球栅阵列封装
HMC6301BG46,封装:75-Ball WLBGA,包装形式及数量:托盘,490,工作温度:-40 to 85C,AD官网报价:130.95(100-499个)

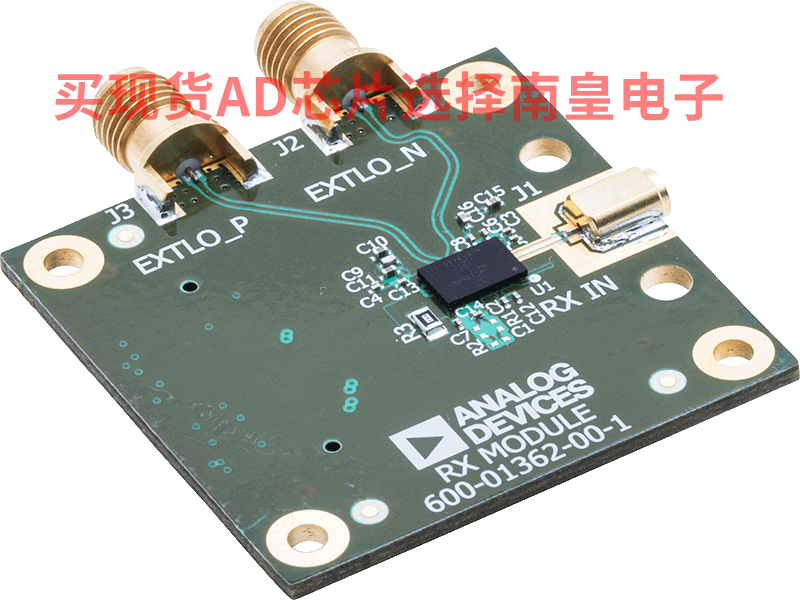

EVAL-HMC6301:HMC6301评估板
EK1HMC6350评估套件允许用户使用标准的基带模拟接口设置半双工、60 GHz毫米波链路。它提供MMPX和1.85 mm连接器,可与第三方测试设备或毫米波天线接口。EK1HMC6350评估套件包括USB接口和图形用户界面(GUI)软件,利用HMC6300/HMC6301图形用户界面,用户可以通过写入器件寄存器对HMC6300和HMC6301进行编程。
该套件中提供两个母板:已填充TX模块位置的HMC6300母板和已填充RX模块位置的HMC6301母板。
HMC6300和HMC6301数据手册提供HMC6300和HMC6301的完整规格,使用评估板时应同时参考用户指南UG-1031与数据手册。
