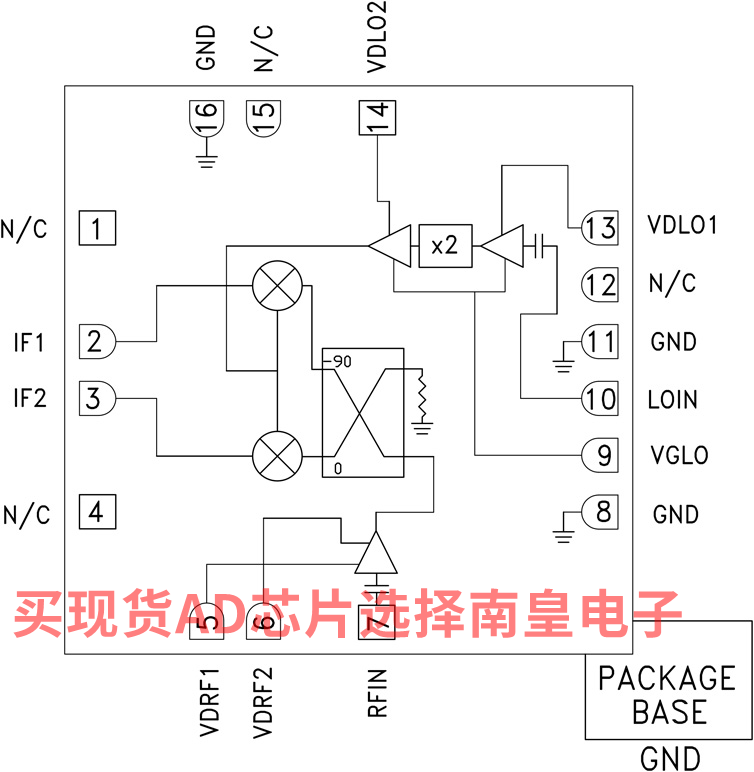

HMC6147ALC5A是一款紧凑型GaAs MMIC I/Q下变频器，采用无引脚RoHS兼容型SMT封装。 该器件提供13 dB小信号转换增益，具有25 dBc边带抑制。 HMC6147ALC5A采用低噪声放大器来驱动I/Q混频器，LO由X2倍频器驱动。 提供IF1和IF2混频器输入，并且可通过外部90°混合选择所需边带。

I/Q混频器拓扑降低了针对干扰边带进行滤波的要求。 HMC6147ALC5A是一款更小巧、可以代替混合单边带转换器的产品，支持表贴制造技术，无需线焊。

应用

• 点对点与点对多点无线电
• 军用雷达、EW与ELINT
• 卫星通信
• 传感器

• 转换增益： 13 dB
• 出色的镜像抑制： 25 dBc
• 输出IP3： +12 dBm

• 高输出IP3： +27 dBm
• 16引脚5x5 mm陶瓷封装： 25 mm²

HMC6147ALC5A，封装：16-Lead LCC (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：44.92（100-499个）

HMC6147ALC5ATR，封装：16-Lead LCC (5mm x 5mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：44.92（100-499个）

HMC6147ALC5ATR-R5，封装：16-Lead LCC (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：44.92（100-499个）

EVAL-HMC6147ALC5A：HMC6147ALC5A 评估板

本页提供评估HMC6147ALC5A的评估板订购信息。
