HMC606LC5是一款GaAs InGaP HBT MMIC分布式放大器，采用无引脚5x5 mm表贴封装，工作频率范围为2至18 GHz。 该放大器具有12 GHz输入信号，在10 kHz失调下提供-160 dBc/Hz的超低相位噪声性能，与基于FET的分布式放大器相比有明显改善。HMC606LC5提供13.5 dB小信号增益、+27 dBm输出IP3和+15 dBm输出功率（1 dB增益压缩），功耗为64 mA（采用+5V电源）。 HMC606LC5放大器I/O内部匹配50 Ω，并经过内部隔直。

HMC606LC5提供13.5 dB小信号增益、27 dBm输出IP3和15 dBm输出功率（1 dB增益压缩），功耗为64 mA（采用5.0 V电源）。HMC606LC5放大器的输入和输出内部匹配至50 ?，并经过内部隔直。

应用

• 雷达、EW和ECM
• 微波无线电
• 测试仪器仪表
• 军事和太空
• 光纤系统

• 超低相位噪声：?160 dBc/Hz（典型值，10 kHz）
• 针对1 dB压缩(P1dB)的输出功率：典型值15 dBm（频率范围为2 GHz至12 GHz时）
• 增益：典型值13.5 dB（频率范围为2 GHz至12 GHz时）
• 输出三阶交调截点(IP3)：典型值27 dBm（频率范围为2 GHz至12 GHz时）
• 电源电压：5.0 V（典型值，64 mA）
• 50 ?匹配输入/输出
• 32引脚、陶瓷、无铅芯片载体(LCC)封装

HMC606LC5，封装：32-Lead LCC (4.9mm x 4.9mm)，包装形式及数量：Cut Tape,100，工作温度：-40 to 85C，AD官网报价：122.86（100-499个）

HMC606LC5TR，封装：32-Lead LCC (4.9mm x 4.9mm)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：122.86（100-499个）

HMC606LC5TR-R5，封装：32-Lead LCC (4.9mm x 4.9mm)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：122.86（100-499个）

EVAL-HMC606LC5：HMC606LC5 评估板

本页提供评估HMC606LC5的评估板订购信息。

---

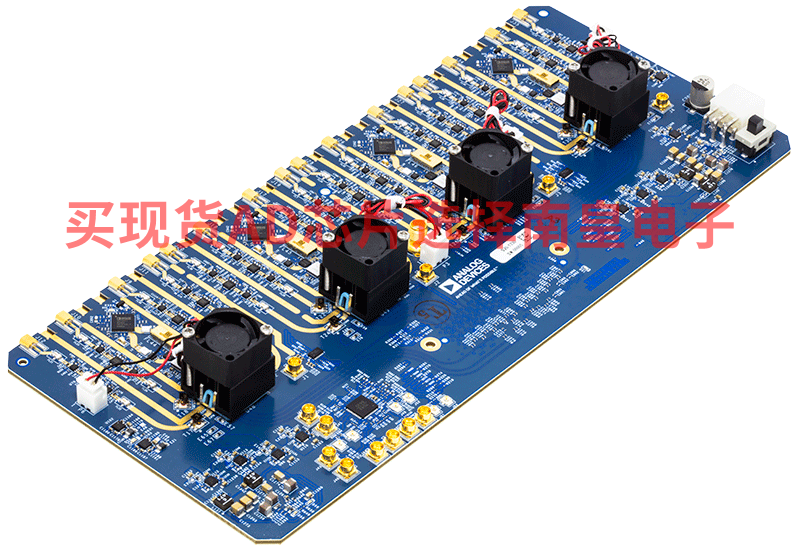

QUAD-MxFE平台：16Tx/16Rx直接L/S/C频段采样相控阵/雷达/电子战/卫星通信开发平台

四通道MxFE系统开发平台包含四个MxFE软件定义的直接RF采样收发器以及相关的RF前端、时钟和电源电路。目标应用包括相控阵雷达、电子战和地面卫星通信，尤其是L/S/C频段（0.1 GHz至~5GHz）的16发射/16接收通道直接采样相控阵。Rx和Tx RF前端具有插入式配置，可根据用户应用自定义频率范围。

四通道MxFE系统开发平台可提供完整的系统解决方案。它可以用作测试平台，用于演示多芯片同步以及实现系统级校准、波束成形算法和其他信号处理算法。该系统旨在配合Xilinx VCU118评估板使用，具有Virtex UltraScale+ XCVU9P FPGA并提供参考软件、HDL代码和MATLAB系统级接口。

除了四通道MxFE数字化处理卡之外，该套件还包含16Tx / 16Rx校准板，用于开发系统级校准算法，或在与自己的用例相关的情况下更轻松地演示上电相位确定性。通过该校准板，用户还可演示组合通道动态范围、杂散和相位噪声的改进性能，连接至VCU118 PMOD接口时，还可通过免费的MATLAB插件进行控制。

该系统可用于加快以下应用的开发程序上市时间：

ADEF（相控阵、雷达、电子战、卫星通信） 通信基础设施（多频段5G和毫米波5G） 电子测试与测量
