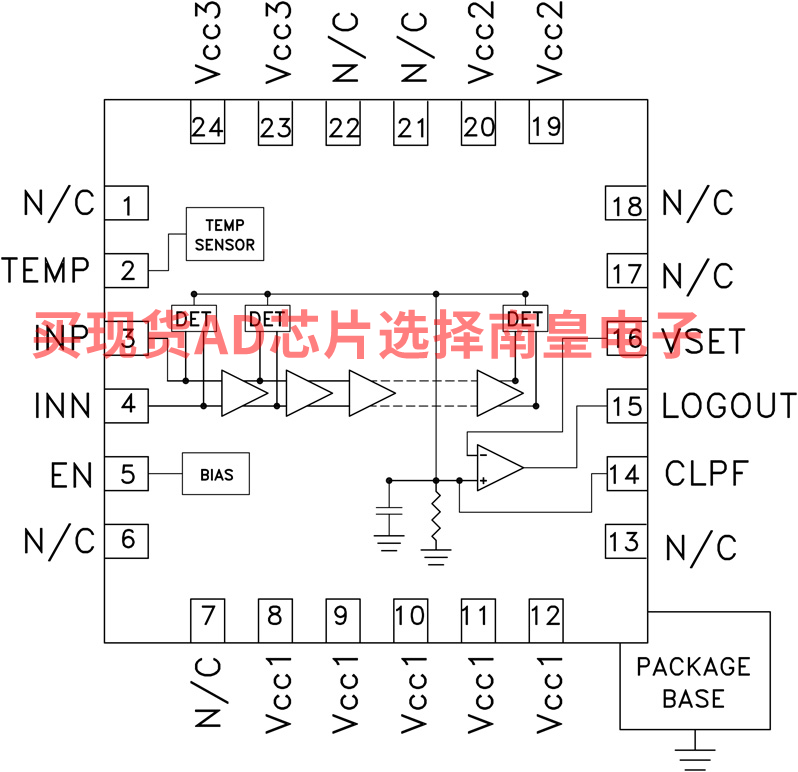

HMC602LP4(E)对数检波器/控制器可在输入端将RF信号转换为输出端成比例的直流电压。 HMC602LP4(E)采用逐次压缩拓扑，在宽输入频率范围内具有极高的动态范围和转换精度。 随着输入功率增加，连续放大器逐渐进入饱和，从而生成对数函数近似值。

对一系列平方律检波器输出求和，转换至电压域并缓冲，以驱动LOGOUT输出。 在检测模式下，LOGOUT引脚短路至VSET输入，并提供-25mV/dB标称对数斜率以及18 dBm截点（ƒ ≥ 5.8 GHz时为23 dBm）。 HMC602LP4(E)还可用于控制器模式，在该模式下外部电压施加到VSET引脚，构成AGC或APC反馈环路。

应用

• 蜂窝/PCS/3G
• WiMAX、WiBro、WLAN、固定无线与雷达
• 电源监测与控制电路
• 接收器信号强度指示(RSSI)
• 自动增益与电源控制

• 宽动态范围：最高70 dB
• 高精度：±1 dB（60 dB，范围达6 GHz）
• 快速：10ns输出响应时间
• 电源电压：+5V
• 关断模式
• 出色的温度稳定性
• 缓冲温度传感器输出
• 4x4mm无引脚SMT封装

HMC602LP4，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：16.98（100-499个）

HMC602LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：14.6（100-499个）

HMC602LP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：14.6（100-499个）

HMC602LP4TR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：16.98（100-499个）

EVAL-HMC602LP4：HMC602LP4 评估板

本页提供评估HMC602LP4的评估板订购信息 。
