HMC577LC4B是一款x2有源宽带倍频器，使用GaAs PHEMT技术，采用符合RoHS标准的无引脚SMT封装。 由+5 dBm信号驱动时，该倍频器提供+20 dBm的典型输出功率，在27至31 GHz的频率下工作。 在29 GHz频率下的Fo和3Fo隔离为>55 dBc。

HMC577LC4B非常适合在点对点和VSAT无线电的LO倍频链中使用，与传统方法相比，可以减少器件数量。 100 kHz偏置时的低加性SSB相位噪声为-128 dBc/Hz，有助于保持良好的系统噪声性能。 采用RoHS封装的HMC577LC4B无需线焊，允许使用表面贴装制造技术。

应用

• 时钟生成应用：
  SONET OC-192 & SDH STM-64
• 点对点和VSAT无线电
• 测试仪器仪表
• 军事和太空

• 极高输出功率： +20 dBm
• 低输入功率驱动： -2至+6 dBm
• >极高的Fo、3Fo隔离：
  >55 dBc @ Fout= 29 GHz

• 100 kHz SSB相位噪声： -128 dBc/Hz
• 单电源： +5V (213 mA)
• RoHS Compliant 4x4 mm SMT Package

HMC577LC4B，封装：24-Lead LCC (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：36.93（100-499个）

HMC577LC4BTR，封装：24-Lead LCC (4mm x 4mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：36.93（100-499个）

HMC577LC4BTR-R5，封装：24-Lead LCC (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：36.93（100-499个）

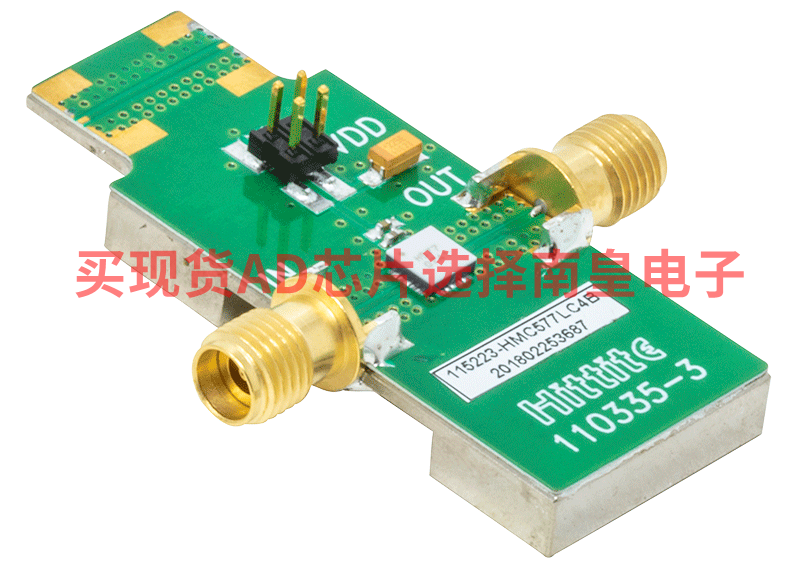

EVAL-HMC577LC4B：HMC577LC4B 评估板

本页提供评估HMC577LC4B的评估板订购信息

设计文件链接包含用于评估板的BOM、原理图和Gerber文件。
