HMC558A（GaAs MMIC基波混频器，5.5

HMC558A的基本参数

制造厂商：AD
产品类别：RF混频器
技术类目：单、双和三平衡混频器
功能描述：GaAs MMIC基波混频器，5.5 - 14.0 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC558A的产品详情：

HMC558ALC3B是一款通用型双平衡混频器，采用无引脚RoHS兼容型SMT封装，可用作5.5至14 GHz范围内的上变频器或下变频器。这款混频器采用GaAs MESFET工艺制造，无需外部元件或匹配电路。HMC558ALC3B通过优化的巴伦结构提供出色的LO至RF及LO至IF隔离性能，采用低至+9 dBm的LO驱动电平工作。符合RoHS标准的HMC558ALC3B无需线焊，与高容量表贴制造技术兼容。

应用

点对点无线电
点对多点无线电
测试设备和传感器
军用最终用途

HMC558A的优势和特点：

无源双平衡拓扑结构
高本振(LO)射频(RF)隔离： 45 dBm
低转换损耗： 7 dB
宽中频(IF)带宽： DC至6 GHz
12引脚陶瓷3 mm × 3 mm SMT封装(HMC558A)： 9 mm2

HMC558A具体的完整产品型号参数及价格（美元）：

HMC558A，封装：CHIPS OR DIE，包装形式及数量：托盘，50，工作温度：-40 to 85C，AD官网报价：34.61（100-499个）

HMC558A-SX，封装：CHIPS OR DIE，包装形式及数量：托盘，2，工作温度：-40 to 85C，AD官网报价：96.3（100-499个）

HMC558ALC3B，封装：12-Lead LCC (2.9mm x 2.9mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：38.36（100-499个）

HMC558ALC3BTR，封装：12-Lead LCC (2.9mm x 2.9mm w/ EP)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：38.36（100-499个）

HMC558ALC3BTR-R5，封装：12-Lead LCC (2.9mm x 2.9mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：38.36（100-499个）

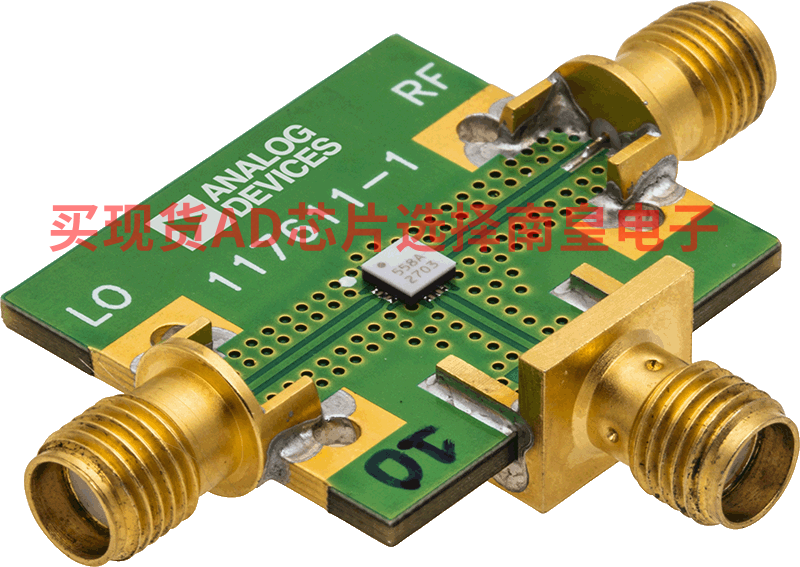

HMC558A的评估套件：

EVAL-HMC558A：HMC558A Evaluation Board

This page contains ordering information for evaluating the HMC558A.

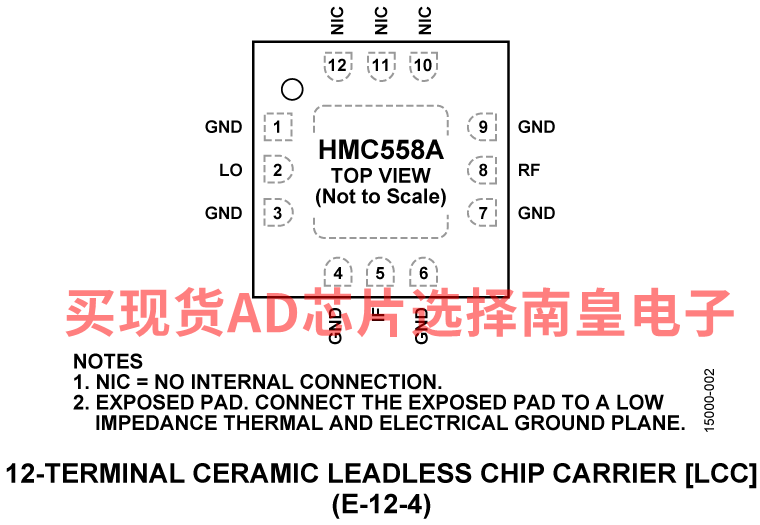

HMC558A的电路图解：

HMC558A的评估套件：
