HMC546MS8G（20 W故障安全开关，采用SMT封装，0.2

HMC546MS8G的基本参数

制造厂商：AD
产品类别：RF 开关
技术类目：SPDT T/R
功能描述：20 W故障安全开关，采用SMT封装，0.2 - 2.2 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC546MS8G的产品详情：

HMC546MS8G(E)是一款低成本SPDT开关，采用8引脚MSOP8G封装，适合于高信号功率电平（最高10 W）下需要极低失真性能的发射/接收应用。该器件可控制200 - 2200 MHz*信号，尤其适合蜂窝放大器、PMR和汽车远程信息处理应用。该设计在发射(Tx)端口提供出色的+40 dBm P0.1 dB和+65 dBm IIP3性能。此故障安全拓扑结构使开关在未施加直流电源时，提供RFC至Tx低损耗路径。
*规格和数据反映使用此处指定频段的各应用电路测量的HMC546MS8G(E)。

应用

LNA保护、WiMAX、WiBro
蜂窝/PCS/3G基础设施
专用移动无线电和公共安全手机
汽车远程信息系统

HMC546MS8G的优势和特点：

高输入P0.1dB： +40 dBm Tx
低插入损耗： 0.4 dB
正控制电压： 0/+3V至0/+8V

高IIP3： +65 dBm
故障安全操作：无电时Tx
“导通”

HMC546MS8G具体的完整产品型号参数及价格（美元）：

HMC546MS8G，封装：8-Lead MSOP w/ EP，包装形式及数量：Cut Tape,50，工作温度：，AD官网报价：

HMC546MS8GE，封装：8-Lead MSOP w/ EP，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：4.09（100-499个）

HMC546MS8GETR，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：4.09（100-499个）

HMC546MS8GTR，封装：8-Lead MSOP w/ EP，包装形式及数量：卷带，500，工作温度：，AD官网报价：

HMC546MS8G的评估套件：

EVAL-HMC546MS8G：HMC546MS8G评估板

本页提供评估HMC546MS8G的评估板订购信息。

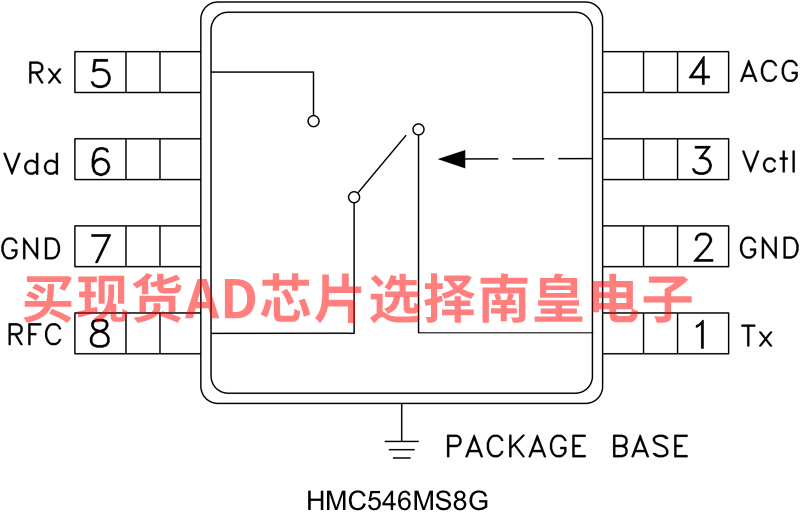

HMC546MS8G的电路图解：

HMC546MS8G的评估套件：
