HMC546LP2E（10W SPDT故障安全开关，采用SMT封装，0.2

HMC546LP2E的基本参数

制造厂商：AD
产品类别：RF 开关
技术类目：SPDT T/R
功能描述：10W SPDT故障安全开关，采用SMT封装，0.2 - 2.7 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC546LP2E的产品详情：

HMC546LP2(E)是一款故障安全SPDT开关，采用DFN表贴塑料封装，适合于需要极低失真和高功率处理（高达10 W）性能的发射/接收和LNA保护应用。该器件可控制200 - 2700 MHz*信号，尤其适合WiMAX和WiBro中继器、PMR和汽车远程信息处理应用。该设计在发射(Tx)端口提供出色的+40 dBm P0.1 dB和+65 dBm IIP3性能。此故障安全拓扑结构使开关在未施加直流电源时，提供RFC至Tx低损耗路径。

应用

LNA保护、WiMAX、WiBro
蜂窝/PCS/3G、TD-SCDMA基础设施
专用移动无线电和公共安全手机
汽车远程信息系统

HMC546LP2E的优势和特点：

高输入P0.1 dB： +40 dBm Tx
低插入损耗： 0.4 dB
高IIP3： +67 dBm

正控制电压： 0/+3V至0/+8V
故障安全操作 – 无电时Tx
“导通”

HMC546LP2E具体的完整产品型号参数及价格（美元）：

HMC546LP2E，封装：6-Lead QFN (2mm x 2mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：4.36（100-499个）

HMC546LP2ETR，封装：6-Lead QFN (2mm x 2mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：4.36（100-499个）

HMC546LP2E的评估套件：

EVAL-HMC546LP2：HMC546LP2评估板

本页提供评估HMC546LP2的评估板订购信息。

AD-PZSDR2400TDD-EB：两个通道，2400MHz TDD应用

AD-PZSDR2400TDD-EB是一款2.4GHz TDD模拟模块，设计采用AD9361工作——一款高性能、高度集成的RF收发器，适合3G和4G基站以及测试设备、软件定义无线电等RF应用领域。 AD-PZSDR2400TDD-EB被人们称为首款“RF个性卡”。它插入AES-PZSDRCC-FMC-G载波卡中。 35mm U.FL同轴电缆将此卡连接至PicoZed SDR Z7035/AD9361 SOM，从而可使用AD9361的发射和接收输入。可在wiki网页上查看有关卡及其使用方法、设计封装和相应工作软件的信息。

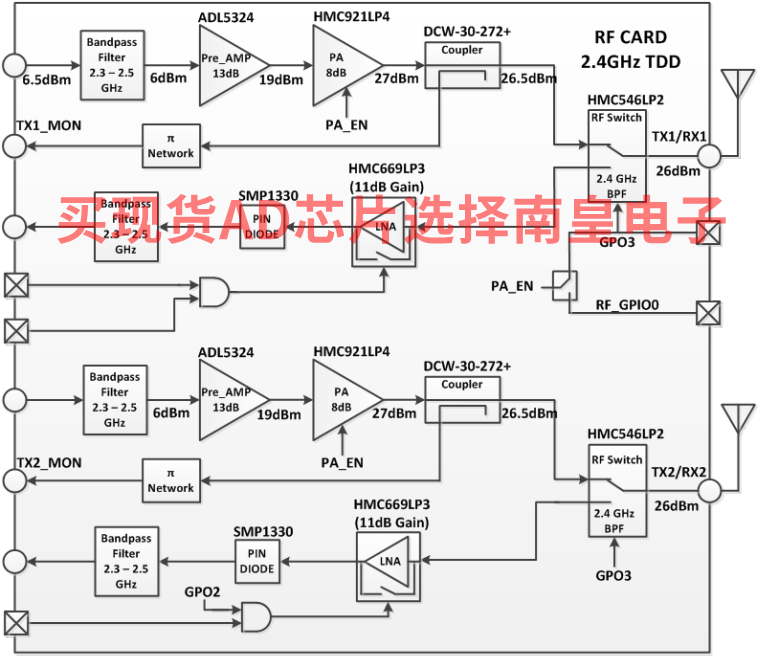

AD-PZSDR2400TDD-EB旨在向用户提供一种调理AD9361的发射或接收信号的路径。 TX或RX路径的选择则通过受FPGA和随附软件控制的200MHz至2.7GHz SPDT开关HMC546来实现。发射路径由2.4GHz滤波器、0.5 W驱动器放大器ADL5324和2 W 功率放大器HMC921组成。接收路径由相同的2.4GHz滤波器以及低损耗LNA HMC669组成。
