HMC540S（1 dB LSB 硅芯片 MMIC 4位数字正电压控制衰减器，0.1

HMC540S的基本参数

制造厂商：AD
产品类别：衰减器
技术类目：数字步进衰减器
功能描述：1 dB LSB 硅芯片 MMIC 4位数字正电压控制衰减器，0.1 - 8 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC540S的产品详情：

HMC540SLP3E是一款宽带4位IC芯片数字衰减器，采用低成本无引脚表贴封装。这款每位单个正电压控制线路的数字衰减器采用片外AC接地电容器，在接近直流的情况下工作，这一特点使得它非常适合各种RF和IF应用。在0.1到8 GHz频率下运行，插入损耗低于1 dB典型值。对于15 dB的总衰减，衰减器位值为1 (LSB)、2、4和8 dB。它具有出色的衰减精度，典型步长误差为± 0.2 dB。衰减器还具有+56 dBm IP3。四位TTL/CMOS控制输入用于选择各衰减状态。它可采用+3.3V至5V单电源Vdd供电。

应用

蜂窝通信基础设施
ISM, MMDS, WLAN, WiMAX, WiBro
微波无线电和VSAT
测试设备和传感器

HMC540S的优势和特点：

1 dB LSB步进至15 dB
步长误差：±0.2 dB（典型值）
低插入损耗： 1 dB
高IP3： +50 dBm
每位单个控制线路

TTL/CMOS兼容控制
+5V单电源
3x3 mm SMT封装

HMC540S具体的完整产品型号参数及价格（美元）：

HMC540SLP3E，封装：16-Lead QFN (3mm x 3mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：3.58（100-499个）

HMC540SLP3ETR，封装：16-Lead QFN (3mm x 3mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：3.58（100-499个）

HMC540S的评估套件：

EVAL-HMC540S：HMC540S评估板

本页提供评估HMC540S的评估板订购信息

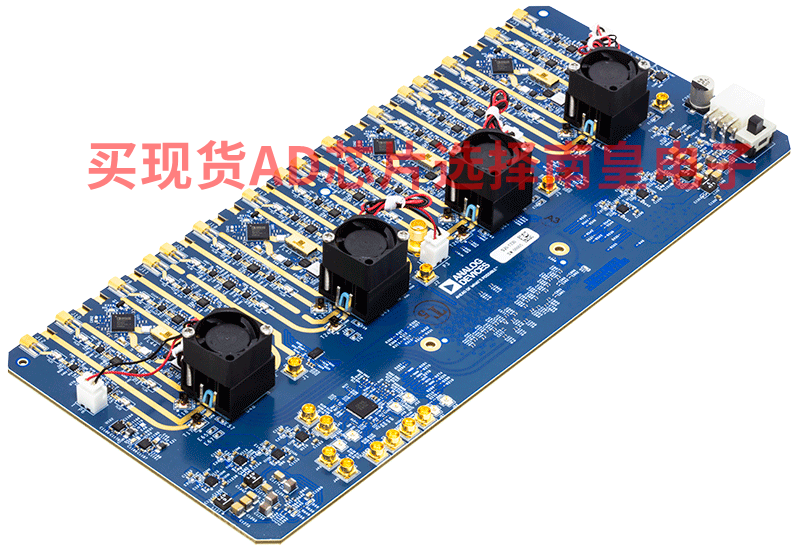

QUAD-MxFE平台：16Tx/16Rx直接L/S/C频段采样相控阵/雷达/电子战/卫星通信开发平台

四通道MxFE系统开发平台包含四个MxFE软件定义的直接RF采样收发器以及相关的RF前端、时钟和电源电路。目标应用包括相控阵雷达、电子战和地面卫星通信，尤其是L/S/C频段（0.1 GHz至~5GHz）的16发射/16接收通道直接采样相控阵。Rx和Tx RF前端具有插入式配置，可根据用户应用自定义频率范围。

四通道MxFE系统开发平台可提供完整的系统解决方案。它可以用作测试平台，用于演示多芯片同步以及实现系统级校准、波束成形算法和其他信号处理算法。该系统旨在配合Xilinx VCU118评估板使用，具有Virtex UltraScale+ XCVU9P FPGA并提供参考软件、HDL代码和MATLAB系统级接口。

除了四通道MxFE数字化处理卡之外，该套件还包含16Tx / 16Rx校准板，用于开发系统级校准算法，或在与自己的用例相关的情况下更轻松地演示上电相位确定性。通过该校准板，用户还可演示组合通道动态范围、杂散和相位噪声的改进性能，连接至VCU118 PMOD接口时，还可通过免费的MATLAB插件进行控制。

该系统可用于加快以下应用的开发程序上市时间：

ADEF（相控阵、雷达、电子战、卫星通信）通信基础设施（多频段5G和毫米波5G）电子测试与测量

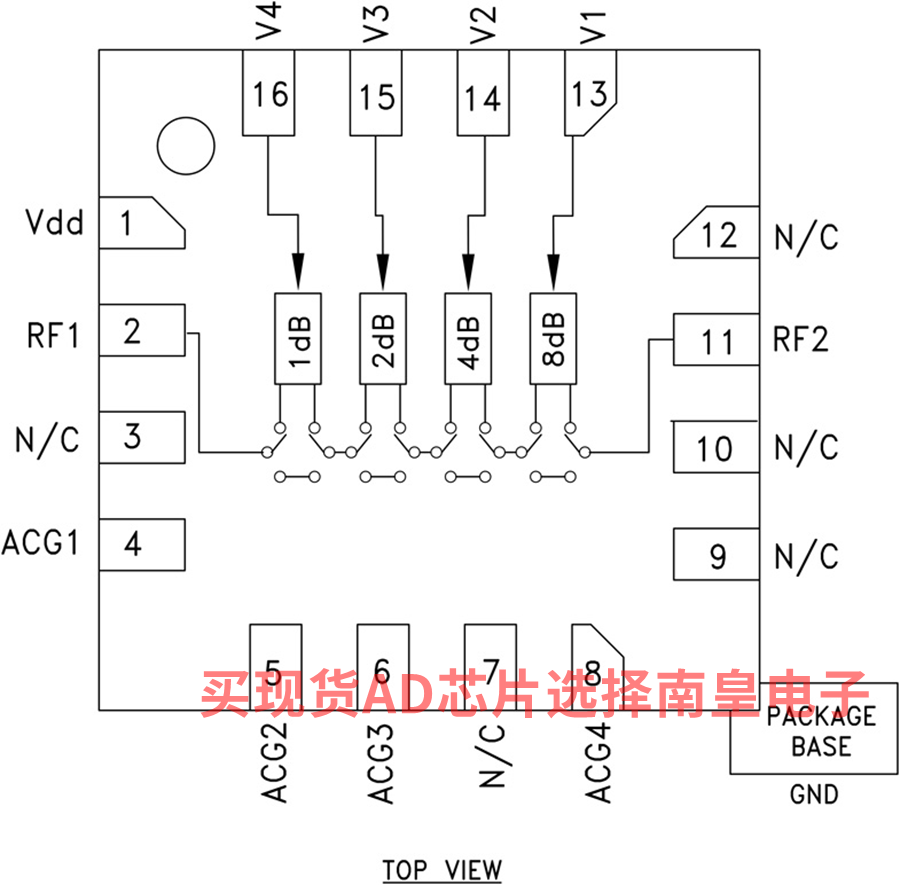

HMC540S的电路图解：

HMC540S的评估套件：
