HMC534（采用SMT封装的VCO，具有Fo/2，提供4分频，10.6

HMC534的基本参数

制造厂商：AD
产品类别：压控振荡器 (VCO)
技术类目：带输出分频器的VCO
功能描述：采用SMT封装的VCO，具有Fo/2，提供4分频，10.6 - 11.8 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC534的产品详情：

HMC534LP5(E)是一款GaAs InGaP异质结双极性晶体管(HBT) MMIC VCO。 HMC534LP5(E)集成了谐振器、负电阻器件和变容二极管，可输出半频，并提供4分频输出。由于振荡器的单芯片结构，VCO的相位噪声性能在温度、冲击和工艺条件下均非常出色。采用+5V电源电压时，输出功率为+11 dBm（典型值）。如果不需要，可以禁用预分频器和RF/2功能以节省电流。该电压控制振荡器采用无引脚QFN 5x5 mm表贴封装，无需外部匹配元件。

应用

点对点/多点无线电
测试设备和工业控制
卫星通信
军事最终用途

HMC534的优势和特点：

双通道输出：Fo = 10.6 - 11.8 GHz
Fo/2 = 5.3 - 5.9 GHz
Pout：+11 dBm

相位噪声：-110 dBc/Hz
（100 kHz时，典型值
无需外部谐振器 • QFN无引脚SMT封装，25 mm²

HMC534具体的完整产品型号参数及价格（美元）：

HMC534LP5，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：32.42（100-499个）

HMC534LP5E，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：25.93（100-499个）

HMC534LP5ETR，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：25.93（100-499个）

HMC534LP5TR，封装：32-Lead QFN (5mm x 5mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：32.42（100-499个）

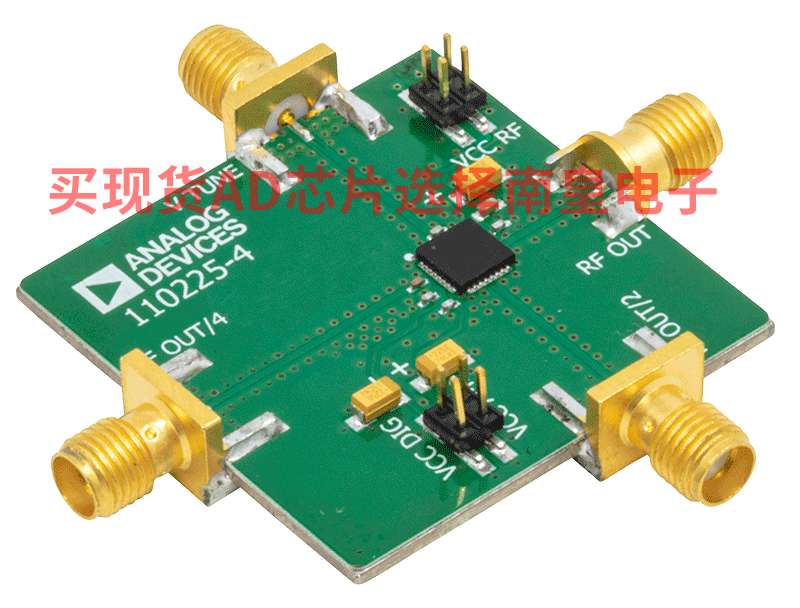

HMC534的评估套件：

EVAL-HMC534LP5：HMC534LP5评估板

本页提供评估HMC534LP5的评估板订购信息。

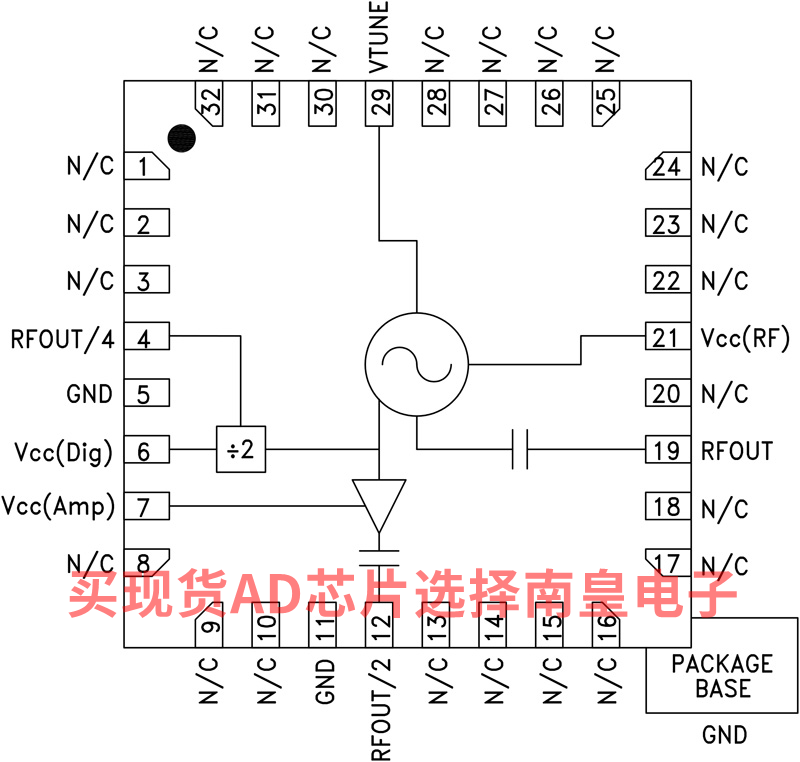

HMC534的电路图解：

HMC534的评估套件：
