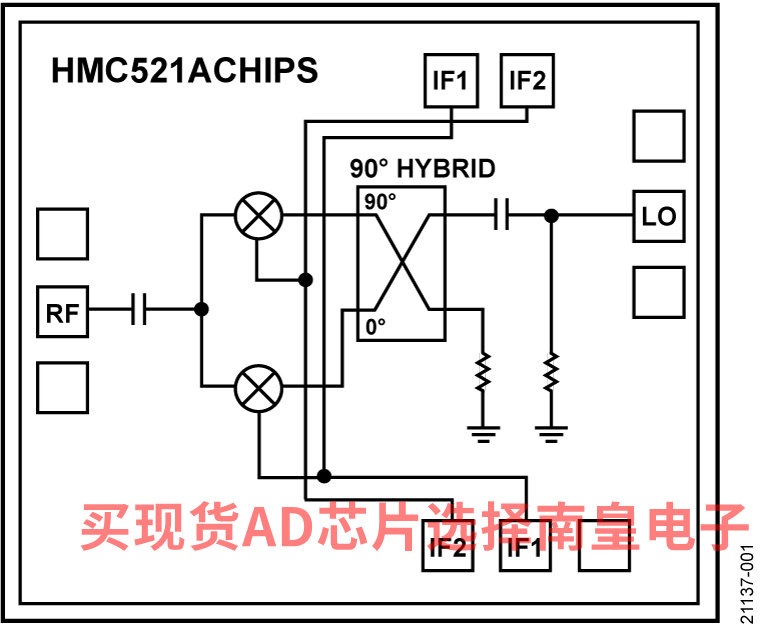

HMC521ALC4是一款紧凑型、砷化镓(GaAs)、单芯片微波集成电路(MMIC)、同相正交(I/Q)混频器，采用符合RoHS标准的24引脚陶瓷无铅芯片载体(LCC)封装。该器件可用作镜像抑制混频器或单边带上变频器。该混频器使用两个标准、双平衡混频器单元和一个90°混合耦合器，均采用GaAs金属半导体场效应晶体管(MESFET)工艺。低频正交混合器件用于产生100 MHz中频(IF)输出。该器件为混合型镜像抑制混频器和单边带上变频器组件的小型替代器件。HMC521ALC4无需线焊，可以使用表贴制造技术。

应用

• 微波和甚小孔径终端(VSAT)无线电
• 测试设备
• 军事电子战(EW)、电子对抗(ECM)、以及指挥、控制、通信和情报(C3I)

• 下变频器，8.5 GHz至13.5 GHz
  • 转换损耗：9 dB（典型值）
  • 镜像抑制：27.5 dBc（典型值）
  • LO至RF隔离：39 dB（典型值）
  • 输入IP3：16 dBm（典型值）

• 宽IF带宽：DC至3.5 GHz

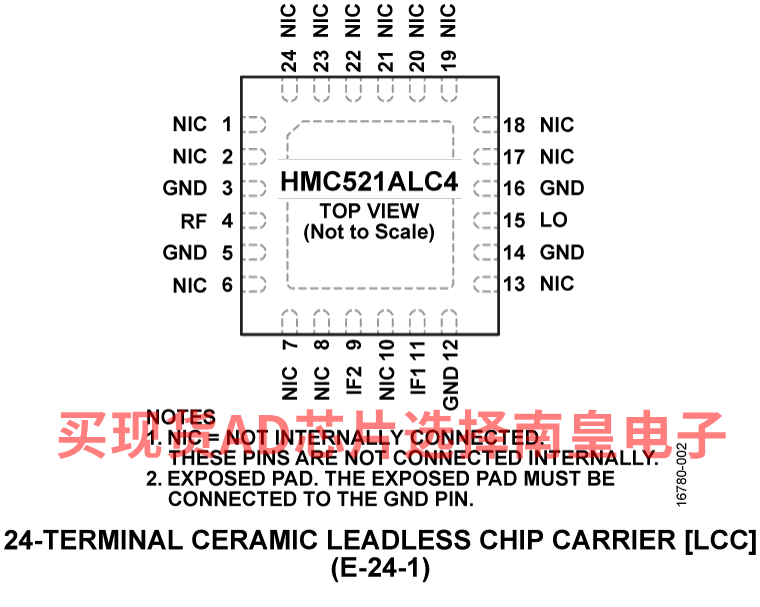

• 3.9 mm × 3.9 mm、24引脚LCC封装：16 mm²

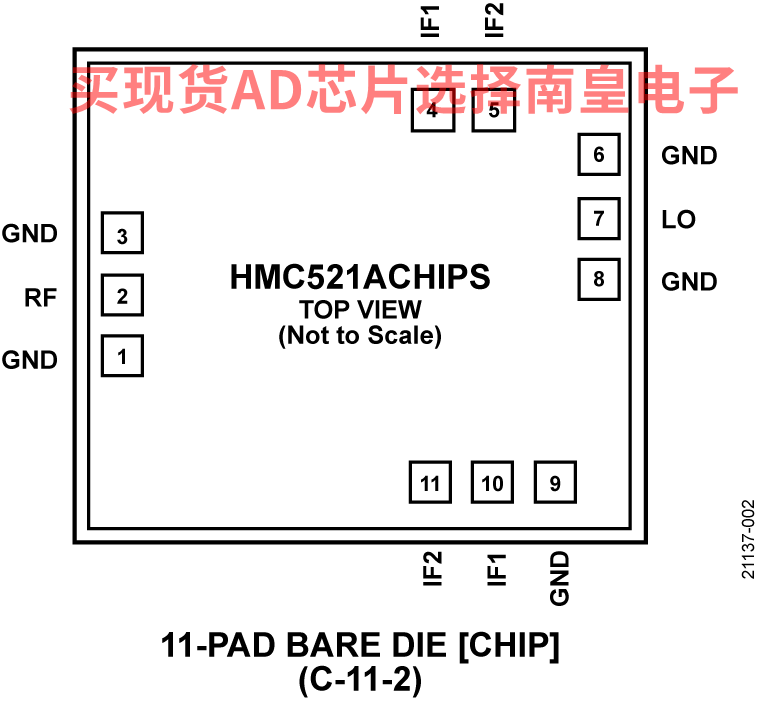

HMC521A-SX，封装：CHIPS OR DIE，包装形式及数量：托盘，2，工作温度：-40 to 85C，AD官网报价：49.16（100-499个）

HMC521ACHIPS，封装：CHIPS OR DIE，包装形式及数量：托盘，50，工作温度：-40 to 85C，AD官网报价：26.94（100-499个）

HMC521ALC4，封装：24-Lead LCC，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：25.04（100-499个）

HMC521ALC4TR，封装：24-Lead LCC，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：25.04（100-499个）

HMC521ALC4TR-R5，封装：24-Lead LCC，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：25.04（100-499个）

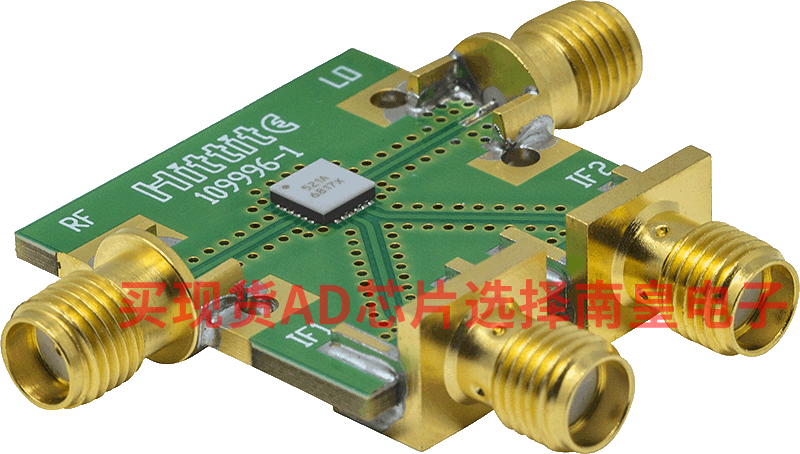

EVAL-HMC521A：HMC521A Evaluation Board

本页提供评估HMC521A的评估板信息。
