HMC472ALP4E是一款宽带6位GaAs IC数字衰减器，采用低成本无引脚表面贴装封装。 这款每位单个正电压控制线路的数字衰减器采用片外AC接地电容器，在接近直流的情况下工作，这一特点使得它非常适合各种RF和IF应用。 在DC到3.8 GHz频率下运行，插入损耗低于2.0 dB典型值。 衰减器位值为0.5 (LSB)、1、2、4、8和16 dB，总衰减为31.5 dB。 衰减精度非常高，典型步长误差为± 0.25 dB，IIP3为+54 dBm。 使用六个TTL/CMOS控制输入来选择每个衰减状态。 需要+5V的单个Vdd偏置。

应用

• 3G基础设施和接入点
• 蜂窝/3G、LTE和UMB
• WiMAX、WiBN和固定无线
• 测试设备和传感器
• GSM、WCDMA和TD-SCDMA

• 0.5 dB LSB步进至31.5 dB
• 每位单个控制线路
• TTL/CMOS兼容控制
• 典型步长误差为±0.25 dB

• +5V单电源

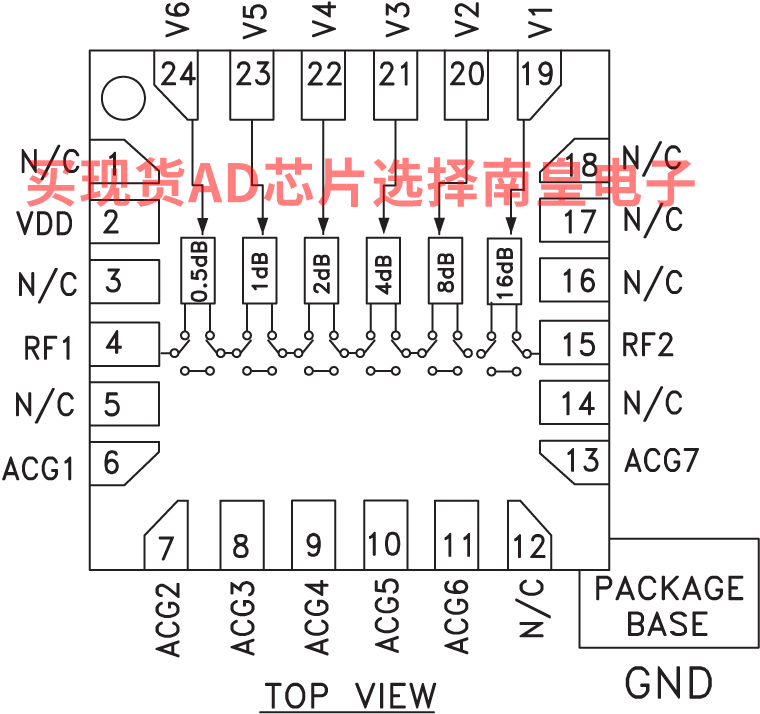

• 24引脚4x4 mm QFN
  封装： 16 mm²

HMC472ALP4，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,50，工作温度：-40 to 85C，AD官网报价：

HMC472ALP4E，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：4.07（100-499个）

HMC472ALP4ETR，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：4.07（100-499个）

HMC472ALP4TR，封装：24-Lead LFCSP (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：

EVAL-HMC472ALP4：HMC472ALP4 评估板

本页提供评估HMC472ALP4的评估板订购信息。
