HMC452QS16G（1 W功率放大器，采用SMT封装，0.4

HMC452QS16G的基本参数

制造厂商：AD
产品类别：RF放大器
技术类目：功率放大器
功能描述：1 W功率放大器，采用SMT封装，0.4 - 2.2 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC452QS16G的产品详情：

HMC452QS16G(E)是一款高动态范围GaAs InGaP异质结双极性晶体管(HBT)、1瓦特MMIC功率放大器，在0.4至2.2 GHz的频率下工作。该放大器采用微型16引脚QSOP塑料封装，其增益在0.4 GHz时通常为22.5 dB，在2.1 GHz时通常为9 dB。它仅使用极小数量的外部元件和单个+5V电源，其输出IP3可以优化为+43 dBm（0.4 GHz时）或+48 dBm（2.1 GHz时）。功率控制(VPD)可用于全省电模式或RF输出功率/电流控制。高输出IP3和PAE使得HMC452QS16G(E)成为适合蜂窝/PCS/3G、WLL、ISM和固定无线应用的理想功率放大器。

应用

GSM、GPRS和EDGE
CDMA和W-CDMA
有线电视/电缆调制解调器
固定无线和WLL

HMC452QS16G的优势和特点：

输出IP3： +48 dBm
增益：22.5 dB (400 MHz)
增益：9 dB (2100 MHz)
PAE为53%（Pout为+31 dBm时）
+24 dBm的CDMA2000
通道功率（ACP为-45 dBc时）
+5V单电源
集成功率控制(VPD)
QSOP16G SMT封装： 29.4 mm2

HMC452QS16G具体的完整产品型号参数及价格（美元）：

HMC452QS16G，封装：16-Lead QSOP w/ EP，包装形式及数量：Cut Tape,50，工作温度：，AD官网报价：

HMC452QS16GE，封装：16-Lead QSOP w/ EP，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：10.88（100-499个）

HMC452QS16GETR，封装：16-Lead QSOP w/ EP，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：10.88（100-499个）

HMC452QS16GTR，封装：16-Lead QSOP w/ EP，包装形式及数量：卷带，500，工作温度：，AD官网报价：

HMC452QS16G的评估套件：

EVAL-HMC452QS16G：HMC452QS16G 评估板

This page contains ordering information for evaluating the HMC452QS16G

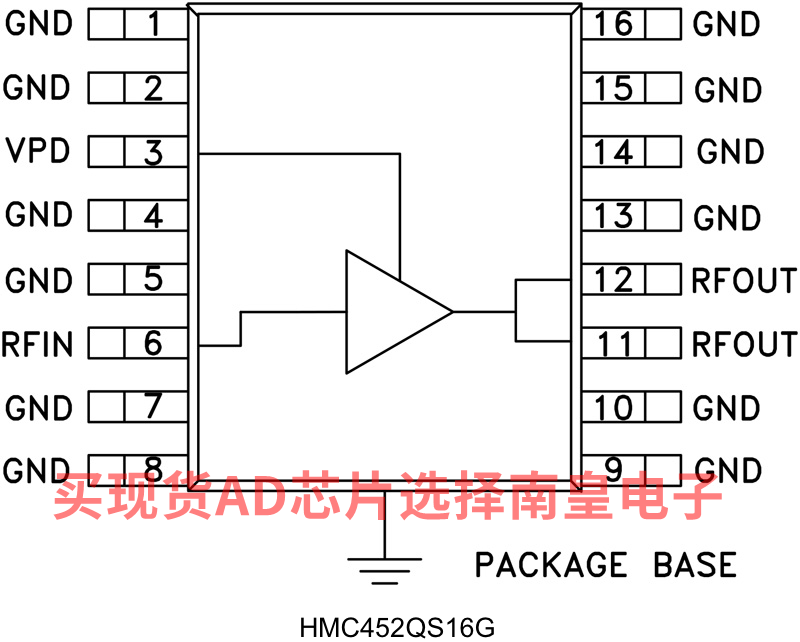

HMC452QS16G的电路图解：

HMC452QS16G的评估套件：
