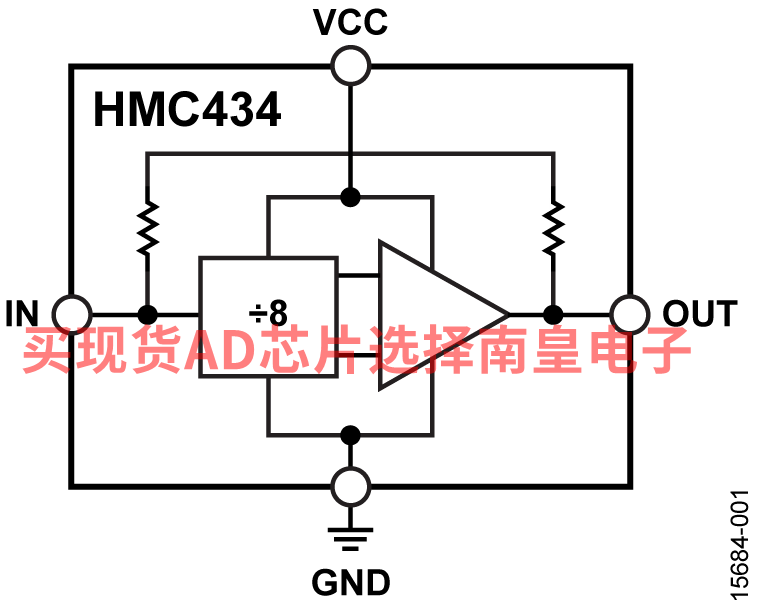

HMC434是一款低噪声、静态、8分频预分频器单芯片微波集成电路(MMIC)，利用磷化铟镓/砷化镓(InGaP/GaAs)异质结双极性晶体管(HBT)技术，采用超小型6引脚SOT-23表贴封装。

HMC434采用3 V单直流电源供电，工作频率范围为接近直流（方波）或200 MHz（正弦波）至8 GHz输入频率。

HMC434具有单端输入和输出，可减少元件数量并降低成本。100 kHz偏置时的低加性单边带(SSB)相位噪声为-150 dBc/Hz，有助于用户保持最佳系统噪声性能。

应用

• 直流至C频段PLL预分频器
• 甚小孔径终端(VSAT)无线电
• 免执照国家信息基础设施(UNII)和点对点无线电
• IEEE 802.11a和高性能无线电局域网(HiperLAN) WLAN
• 光纤产品
• 蜂窝/3G基础设施

• 超低SSB相位噪声： -150 dBc/Hz
• 单端输入/输出
• 输出功率：-2 dBm（典型值）
• 单电源供电：3 V
• 超小型、2.90 mm × 2.80 mm、6引脚SOT-23表贴封装

• 下载HMC434-EP数据手册(pdf)
• 军用温度范围（−55℃至+105°C）
• 受控制造基线
• 封装/测试厂
• 制造厂
• 增强型产品变更通知
• 认证数据可应要求提供
• V62/16609 DSCC图纸号

HMC434，封装：6-Lead SOT-23，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：7.56（100-499个）

HMC434E，封装：6-Lead SOT-23，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：6.05（100-499个）

HMC434ETR，封装：6-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：6.05（100-499个）

HMC434SRJZ-EP-PT，封装：6-Lead SOT-23，包装形式及数量：Cut Tape,500，工作温度：-55 to 105C，AD官网报价：10.41（100-499个）

HMC434SRJZ-EP-R7，封装：6-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-55 to 105C，AD官网报价：10.41（100-499个）

HMC434TR，封装：6-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：7.56（100-499个）

EVAL-HMC434：HMC434 评估板

本页提供评估HMC434的评估板订购信息。

设计文件链接包含用于评估板的BOM、原理图和Gerber文件。

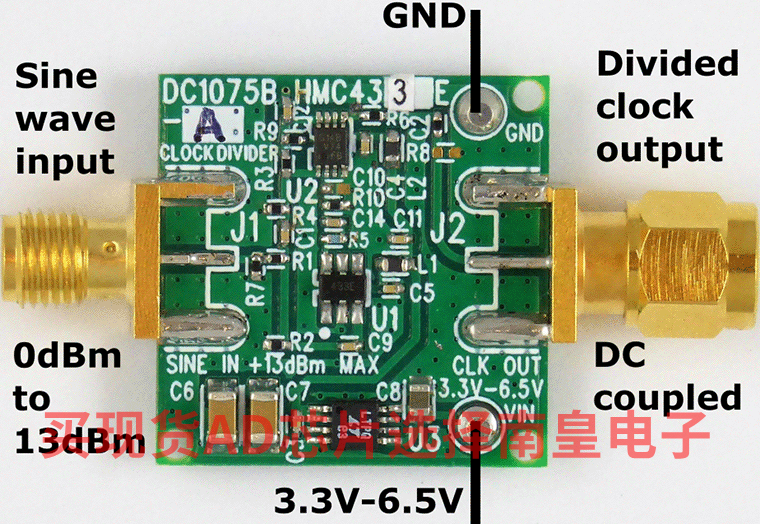

DC1075B：时钟分频器/正弦波 50Ω 至 CMOS 电平转换器

演示电路 1075B 是与高速 ADC 结合使用的 2/4/8 分频时钟分频器。每个组件包括一个时钟分频器，和一个后随的的用于产生陡峭时钟边沿的重定时级。在功能上，DC1075B 接收一个高频正弦波，该正弦波被衰减并传入时钟分频器。然后，时钟分频器的输出被传送到一个 D 触发器重定时级。该 D 触发器由原始高频正弦波计时。这对于确保信号完整性是至关重要的。该重定时级的输出是适合用作高速 ADC 之时钟源的 CMOS 信号。

另外，该电路还是一种用于那些需使用 FPGA (其充当时钟分频器) 之设计的模型。每当进行此设计时，都需要采用 D 触发器重定时级来确保提供低抖动时钟信号。
