HMC394LP4(E)是一款低噪声GaAs HBT可编程5位计数器，采用4x4 mm无铅表面贴装封装。 在输入频率高达2.2 GHz时，该器件可在N为2至32范围进行连续分频。 输出电压摆幅为800 mV，占空比与N成反比。100 kHz失调时，该计数器的加性SSB相位噪声低至−153 dBc/Hz，非常适合低噪声频率合成器应用。

应用

• 卫星通信系统
• 点对点
• 点对多点无线电
• LMDS
• SONET

• SSB相位噪声： -153 dBc/Hz（100 kHz）
• 可选分频：2至32
• 并行5位控制

• 宽输入功率范围： -20至+10 dBm
• 4x4 mm无铅SMT封装

HMC394LP4，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-55 to 85C，AD官网报价：26.19（100-499个）

HMC394LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-55 to 85C，AD官网报价：20.95（100-499个）

HMC394LP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-55 to 85C，AD官网报价：20.95（100-499个）

HMC394LP4TR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-55 to 85C，AD官网报价：26.19（100-499个）

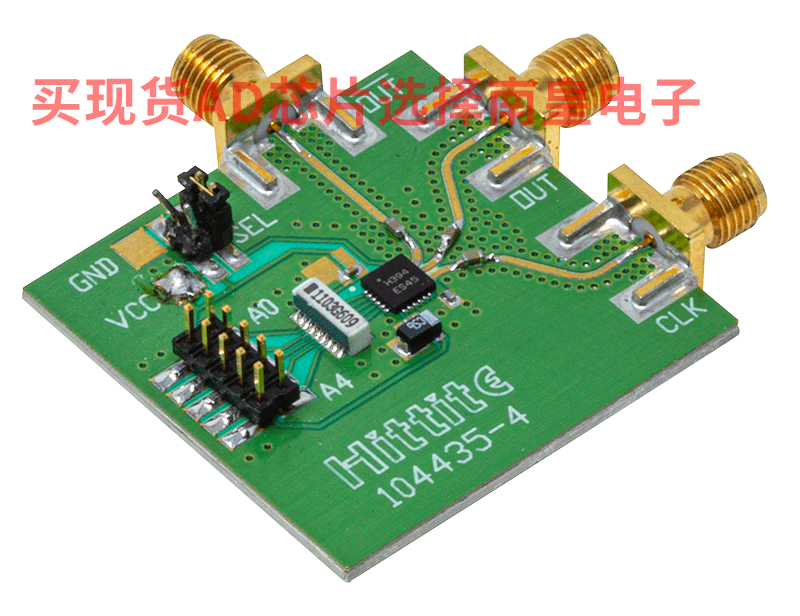

EVAL-HMC394LP4：HMC394LP4 评估板

本页提供评估HMC394LP4的评估板订购信息。

设计文件链接包含用于评估板的BOM、原理图和Gerber文件。
