HMC3716LP4E是一款数字鉴频鉴相器，工作频率范围为10至1300MHz。它适合低相位噪声频率合成器应用。

该器件将高工作频率和超低相位噪底结合在一起，能够提供具有很宽环路带宽的合成器和低分频数，从而实现快速开关和极低相位噪声。与差分环路放大器结合使用时，HMC3716LP4E可以生成输出电压，用于锁相VCO为参考振荡器。

该器件采用24引脚、4 x 4mm无引脚QFN表面贴装封装，带有裸露接地焊盘以改善RF和散热性能。

应用

• 点对点无线电
• 卫星通信系统
• 军事应用
• Sonet时钟生成

• 超低SSB相位噪底：-153dBc/Hz（10kHz偏置时，100MHz）
• 集成输出电阻
• 改善输入灵敏度
• 锁定检测和反相功能
• 24引脚4 x 4mm SMT封装

HMC3716LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：34.32（100-499个）

HMC3716LP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：34.32（100-499个）

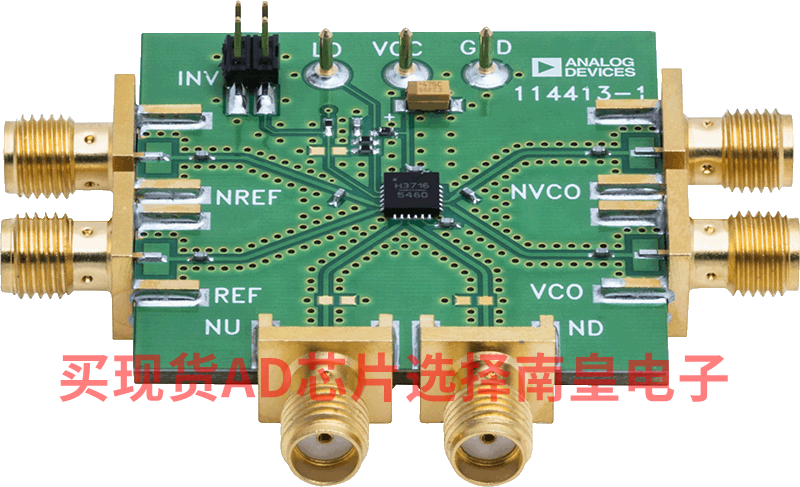

EVAL-HMC3716：HMC3716 评估板

应用所用的电路板应采用RF电路设计技术。信号线应具有50 Ω阻抗，而封装接地引脚和背面接地焊盘应 直接连接到接地层，类似数据手册第10页图中所示。应利用足够数量的过孔来连接上下接地层。
