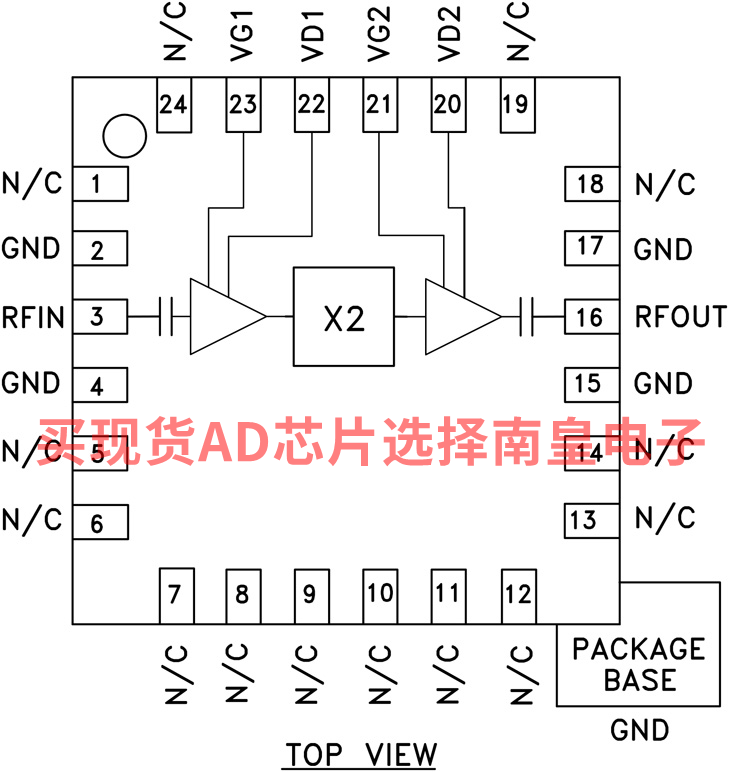

HMC368LP4(E)是一款利用GaAs PHEMT技术制造而成的微型放大器倍频器，采用4x4 mm无铅表面贴装封装。 由+2 dBm信号驱动时，该倍频器在9至16 GHz范围内提供+15 dBm的典型输出功率。 Fo和3Fo隔离为18 dB（典型值）。 100 kHz失调时，加性SSB相位噪声低至-140 dBc/Hz，可帮助用户保持良好的系统噪声性能。 HMC368LP4(E)非常适合LO倍频器链路，与传统方法相比可以减少器件数量。

应用

• 微波无线电和VSAT
• 光纤基础设施
• 军事通信和雷达

• 输出功率： +15 dBm
• 宽输入功率范围：
  0 至 +10 dBm
• 100 kHz SSB相位噪声：
  -140 dBc/Hz

• +5V（75 mA电源）
• 16 mm²无铅QFN SMT封装

HMC368LP4，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：40（100-499个）

HMC368LP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：37.66（100-499个）

HMC368LP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：37.66（100-499个）

HMC368LP4TR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：40（100-499个）

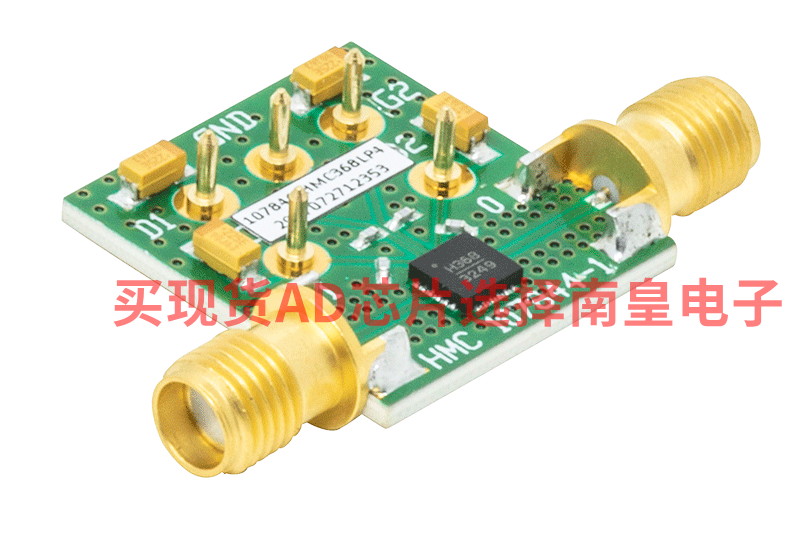

EVAL-HMC368LP4：HMC368LP4 评估板

本页提供评估HMC368LP4的评估板订购信息。

设计文件链接包含用于评估板的BOM、原理图和Gerber文件。
