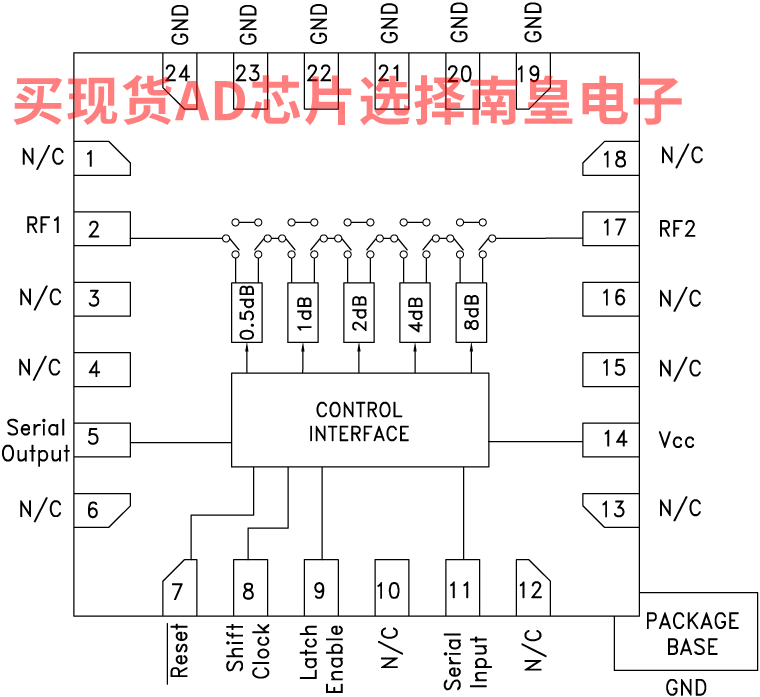

HMC305S(E)是一款集成CMOS兼容串行转并行驱动器的宽带5位正控制GaAs IC数字衰减器，采用无引脚QFN 4x4 mm SMT封装。 该器件的频率范围为0.7至3.8 GHz，典型插入损耗小于1.5至2 dB。 对于15.5 dB的总衰减，衰减器位值为0.5 (LSB)、1、2、4和8 dB。 在±0.25 dB（典型值）时，衰减精度最佳且IIP3高达+52 dBm。 五位串行控制字用于选择各衰减状态。 需通过外部5 kOhm电阻施加+3V至+5V的单Vcc偏置。

HMC305S(E)为HMC305A(E)、HMC305B(E)和HMC305(E)的替代器件。

应用

• 蜂窝基础设施
• 无线基础设施
• 微波无线电和VSAT
• 测试仪器仪表

• 无毛刺状态转换
• 0.5 dB LSB步进至15.5 dB
• TTL/CMOS兼容串行数据接口
• SPI兼容串行输出
• 出色的衰减精度： 比特误差：± 0.25 dB（典型值）
• +3.3V至5V单电源
• ESD额定值： 2级(2kV HBM)
• HMC305ALP4E的直接替代产品

HMC305SLP4E，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：6.67（100-499个）

HMC305SLP4ETR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：6.67（100-499个）

EVAL-HMC305S：EVAL-HMC305S HMC305S评估板

本页提供评估HMC305S的评估板订购信息。
