HMC291S（4 dB LSB 2位数字衰减器，采用SMT封装，0.7

HMC291S的基本参数

制造厂商：AD
产品类别：衰减器
技术类目：数字步进衰减器
功能描述：4 dB LSB 2位数字衰减器，采用SMT封装，0.7 - 4.0 GHz
（AD代理渠道，提供当日发货、严格的质量标准，满足您的目标价格）

HMC291S的产品详情：

HMC291SE是一款通用型宽带2位正控制硅IC数字衰减器，采用6引脚SOT26表贴塑料封装。在工作频率范围内，插入损耗通常介于0.4 dB至1 dB之间。对于12 dB的总衰减，衰减器位值为4 (LSB)和8 dB。在± 0.4 dB（典型值）时，稳态误差较佳且IIP3高达57 dBm。两位控制电压输入在0和+3V或+5V之间切换，用于选择每个衰减状态（每个小于25 µA）。需通过外部4.7K Ohm电阻施加+3V至+5V的单VDD电源电压。

应用

蜂窝
PCS, ISM, MMDS
WLL手机和基站

HMC291S的优势和特点：

产品符合RoHS标准
4 dB LSB步进至12 dB
每位单正电压控制，0/+3V
典型步进误差：±0.3 dB
微型SOT 26封装： 9 mm²

HMC291S具体的完整产品型号参数及价格（美元）：

HMC291SE，封装：6-Lead SOT-23，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：3.07（100-499个）

HMC291SETR，封装：6-Lead SOT-23，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：3.07（100-499个）

HMC291S的评估套件：

EVAL-HMC291S：HMC291S评估板

本页提供评估HMC291S的评估板订购信息。

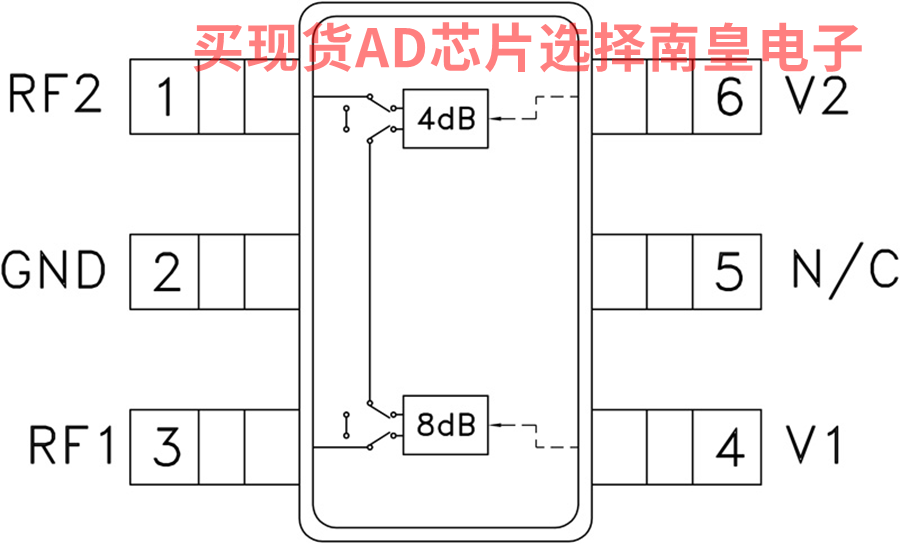

HMC291S的电路图解：

HMC291S的评估套件：
