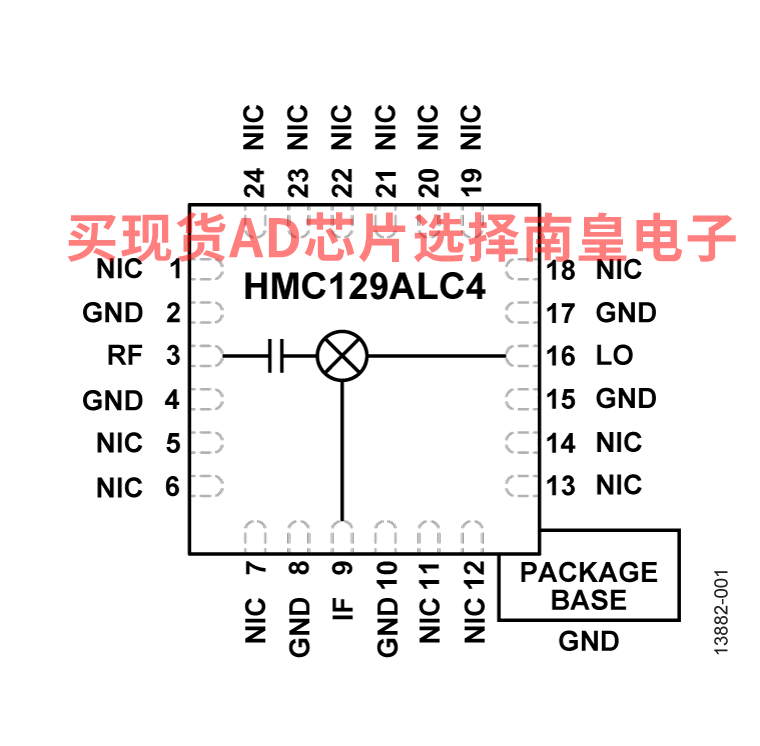

HMC129ALC4是一款通用型双平衡单芯片微波集成电路(MMIC)混频器，采用符合RoHS标准的无引脚无铅LCC封装，在4 GHz至8 GHz工作频段内可用作上变频器或下变频器。HMC129ALC4非常适合需要小尺寸，无需直流偏置和稳定IC性能的应用。该混频器可在9 dBm至18 dBm的宽LO驱动输入范围内工作。用作双相调制器或解调器时性能同样出色。HMC129ALC4无需线焊，可以使用表贴制造技术。

应用

• 微波和甚小孔径终端(VSAT)无线电
• 测试设备
• 军事电子战(EW)、电子对抗(ECM)、以及指挥、控制、通信和情报(C3I)

• 转换损耗：7 dB
• LO至RF和IF隔离：40 dB
• 输入IP3：17 dBm

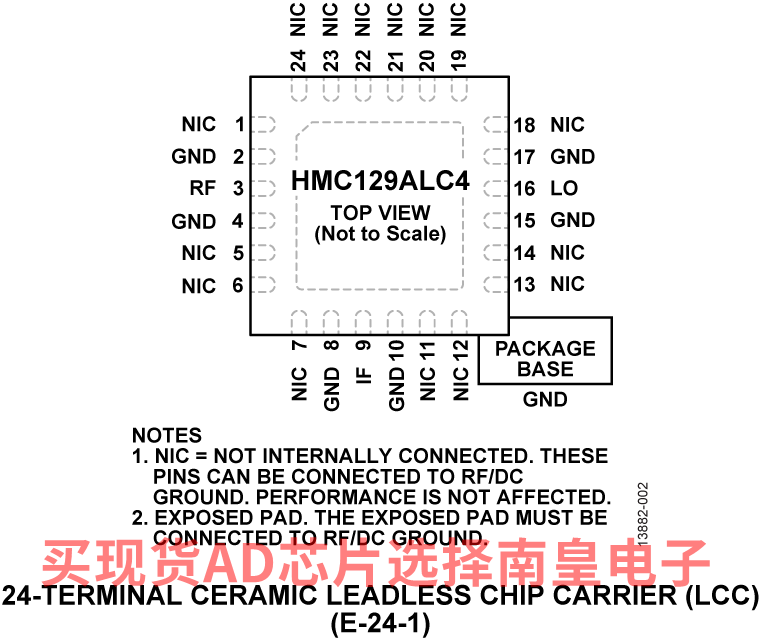

• 符合RoHS标准的24引脚、4 mm × 4 mm LCC封装

HMC129ALC4，封装：24-Lead LCC，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：34.16（100-499个）

HMC129ALC4TR，封装：24-Lead LCC，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：34.16（100-499个）

HMC129ALC4TR-R5，封装：24-Lead LCC，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：34.16（100-499个）

EVAL-HMC129ALC4：HMC129ALC4 评估板

EV1HMC129ALC4是一款配置齐全的4层Rogers 4350和FR4评估板。

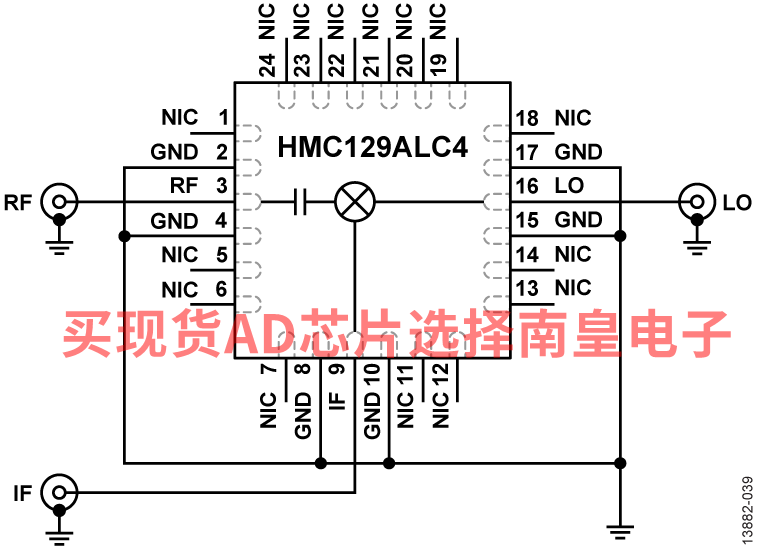

对应用所用电路板使用RF电路设计技术。确保信号线路具有50 Ω阻抗，并将封装接地引脚和裸露焊盘直接连接至接地层。利用足够数量的通孔来连接上下接地层。评估电路板可从ADI公司获得。
