HMC1190ALP6NE是一款集成PLL和VCO的高线性度宽带双通道下变频混频器，针对需要紧凑型、低功耗设计的多标准接收机应用进行优化。 HMC1190ALP6NE集成了宽带限幅LO放大器，可实现700 MHz至3800 MHz RF带宽应用，包括蜂窝/3G、LTE/WiMAX/4G。 与传统的窄带下变频器不同，HMC1190ALP6NE在RF频率范围同时支持高端和低端LO注入。 RF和LO输入端口内部匹配50 Ω。

HMC1190A集成了LO和RF巴伦、具有使能控制功能的IF和LO放大器伦以及具有偏置控制接口的高线性无源混频器内核。 平衡无源混频器结合高线性度IF放大器架构，提供出色的LO至RF、LO至IF和RF至IF隔离性能。 HMC1190A具有9 dB低噪声系数和+24 dBm高IIP3，适合严苛的应用。 利用外部偏置控制引脚，可优化低至2.34 W（典型值）的功耗。 快速使能控制接口可进一步降低TDD应用功耗。

HMC1190A利用外部VCO输入锁定外部VCO并针对MIMO应用提供级联LO架构。 两个独立的电荷泵(CP)输出可实现独立的环路滤波器，针对集成和外部VCO进行优化，并实现操作过程中集成或外部VCO之间的无缝切换。 可编程RF输出相位特性可进一步调整并同步多个HMC1190A相位，从而实现可扩展MIMO和波束成形无线电架构。

其它功能包括可配置LO输出静音功能和精确频率模式，HMC1190A利用该模式可产生频率误差为0 Hz的小数频率并同步频率变化，无需改变输出信号的相位，从而提高数字预失真环路的效率。 HMC1190A采用符合RoHS标准的6x6 mm QFN无引脚封装。

应用

• 多频段/多标准蜂窝BTS分集接收机
• GSM、3G和LTE/WiMAX/4G
• MIMO基础设施接收机
• 宽带无线电接收机
• 多频段基站和中继器

• 宽带操作，无需外部匹配
• 高端和低端LO注入操作
• 高输入IP3：+24 dBm
• 功率转换增益：8.9 dB
• 输入P1dB：11 dBm
• SSB噪声系数：9 dB
• 通道间隔离：55 dBc
• 独立使能/禁用混频器和PLL/VCO
• 单端RF输入端口
• 鉴相器最高速率：
  100 MHz
• 低相位噪声：
  -110 dBc/Hz（频段典型值）
• PLL FOM:
  -230 dBc/Hz整数模式，
  -227 dBc/Hz 小数模式

• <160 fs集成RMS抖动
  （10 kHz至20 MHz）
• 低噪底： -165 dBc/Hz
• 混频器低噪底： -161 dBc/Hz
• 集成VCO
• 外部VC输入，差分LO输出
• 精确频率模式
• 0 Hz小数频率误差
• 可编程RF输出相位
• 输出相位同步频率变化
• 输出相位同步
• LO输出静音功能
• 紧凑型解决方案，6x6 mm无引脚QFN封装

HMC1190ALP6NE，封装：40-Lead LFCSP (6mm x 6mm x 0.85mm w/EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：22.32（100-499个）

HMC1190ALP6NETR，封装：40-Lead LFCSP (6mm x 6mm x 0.85mm w/EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：22.32（100-499个）

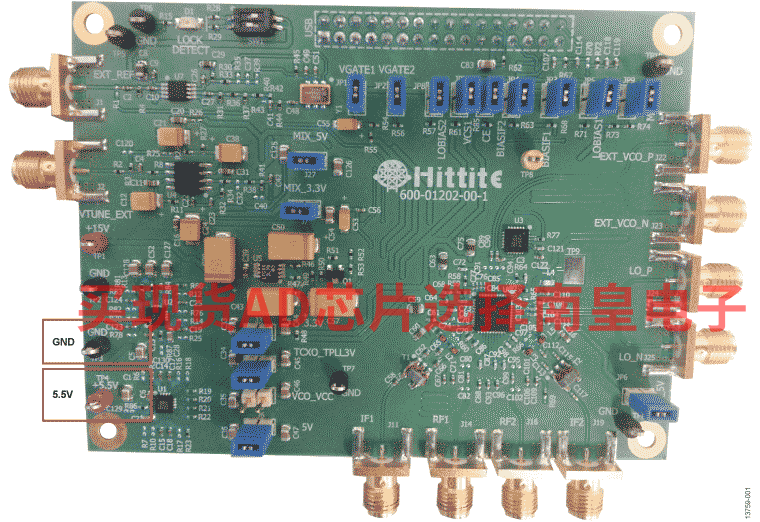

EVAL-HMC1190A：HMC1190A评估板和套件

该评估套件允许用户与集成小数N/整数N分频PLL和VCO的双通道下变频器HMC1190ALP6NE进行通信。 HMC1190ALP6NE RF评估板提供：

偏置引脚，从而可根据用户需求改善HMC1190ALP6NE性能。 外部差分VCO输入和辅助电荷泵输出。 这些选项允许用户使用针对混频器LO输入的外部VCO。 辅助差分LO输出，允许用户使用HMC1190ALP6NE的内部PLL/VCO作为频率高达4100 MHz的信号源。 片内VCXO（电压控制晶体振荡器）和小型PLL，从而提供更高的相位噪声性能。 外部参考输入允许用户将HMC1190ALP6NE的PLL/VCO锁定于其系统时钟。 环路滤波器器件和电源稳压器，可创建完整的合成器测试平台。 可重新配置评估板，配合外部基准电压源一起使用。

套件包括USB接口板和生成图形用户界面(GUI)的软件，允许用户：

读取和写入所有合成器/PLL寄存器。 观察所有合成器/PLL寄存器的编程和调试状态 编程合成器/PLL的输出频率 参考分频器和电荷泵电流 监控锁定检测状态 保存和重新调用合成器/PLL配置 在分数和整数模式之间进行切换 扫描合成器/PLL的工作频率范围 通过用于测量建立时间的“跳频”功能，在两个频率之间交替
