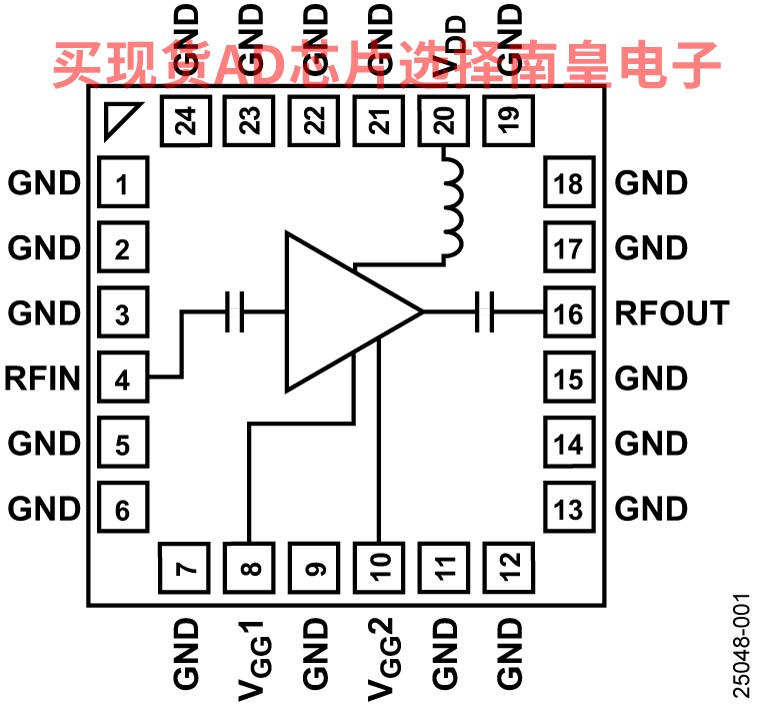

HMC1126ACEZ是一款砷化镓(GaAs)、假晶高电子迁移率(pHEMT)、低噪声放大器，工作频率范围为400 MHz至52 GHz。HMC1126ACEZ提供12 dB典型增益、28.5 dBm典型输出三阶交调截点(OIP3)、17.5 dBm典型输出功率（1 dB增益压缩）(OP1dB)和3.5 dB典型噪声系数（10 GHz至26 GHz时）。HMC1126ACEZ采用5 V电源供电，功耗为85 mA。集成了通常所需的所有无源工作元件（交流耦合电容和电源去耦电容），简化了小型和紧凑型印刷电路板(PCB)尺寸。

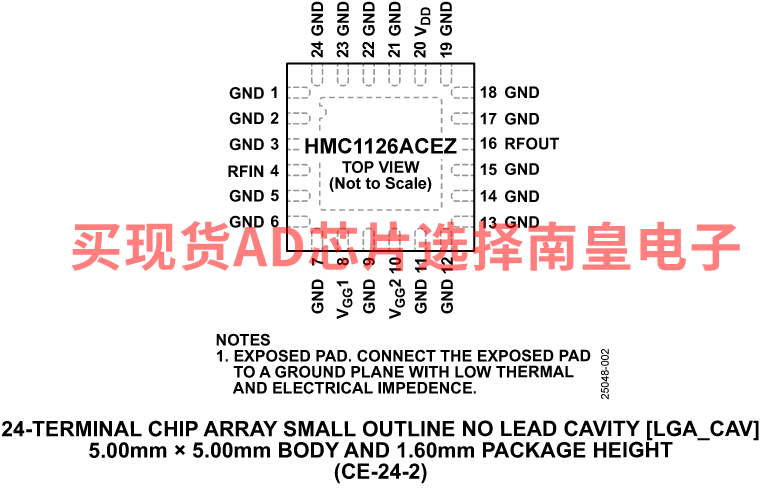

HMC1126ACEZ采用5.00 mm × 5.00 mm、24引脚芯片阵列小型封装、无引脚腔(LGA_CAV)封装。

应用

• 测试仪器仪表
• 军事与太空

• 增益：12 dB（典型值，10 GHz至26 GHz时）
• 输入回波损耗：14 dB（典型值，10 GHz至26 GHz时）
• 输出回波损耗：16 dB（典型值，10 GHz至40 GHz时）
• OP1dB：17.5 dB（典型值，10 GHz至26 GHz时）
• PSAT：21 dBm（典型值，10 GHz至26 GHz时）

• OIP3：28.5 dBm（典型值，10 GHz至26 GHz时）
• 噪声系数：3.5 dB（典型值，10 GHz至26 GHz时）
• 5 V电源电压（85 mA时）
• 50 ?匹配输入和输出
• 无需外部无源元件
• 5.00 mm × 5.00 mm、24引脚LGA_CAV封装

HMC1126ACEZ，封装：24-terminal LGA_CAV (15 mm x 15 mm x 1.60 mm)，包装形式及数量：Cut Tape,100，工作温度：-40 to 85C，AD官网报价：161.01（100-499个）；149.24（1000+个）

HMC1126ACEZ-R7，封装：24-terminal LGA_CAV (15 mm x 15 mm x 1.60 mm)，包装形式及数量：卷带，100，工作温度：-40 to 85C，AD官网报价：161.01（100-499个）；149.24（1000+个）

EVAL-HMC1126：评估 HMC1126ACEZ GaAs, pHEMT 低噪声放大器，0.01 MHz 至 52 GHz

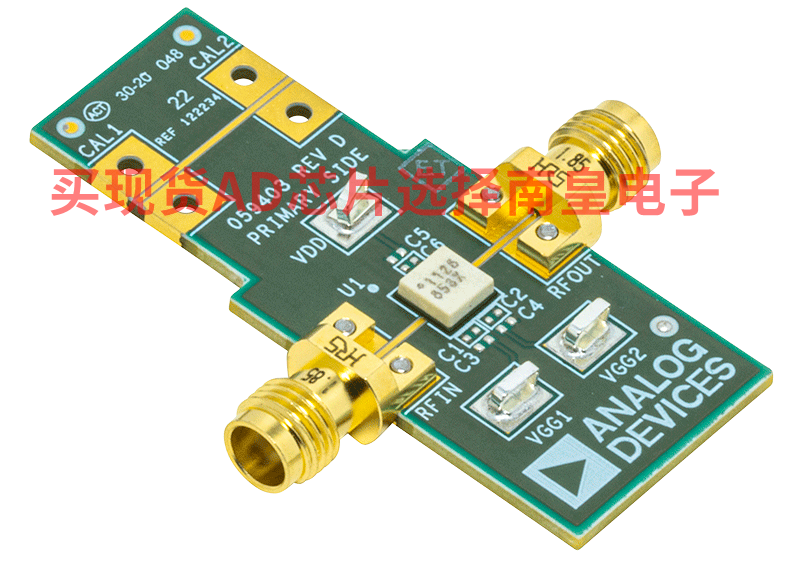

HMC1126-EVALZ 是 4 层印刷电路板 (PCB)。顶层和第一内层之间的衬底厚 12 密耳，由 Rogers 4003C 制成。内层和底侧层都是地平面。

HMC1126-EVALZ 上的 RFIN 和 RFOUT 端口由 1.85 mm 母头同轴连接器填充，其各自的射频迹线都有 50 Ω 特性阻抗。HMC1126-EVALZ 填充有适合在 HMC1126ACEZ 的整个 −40°C 至 +85°C 工作温度范围内使用的元件。

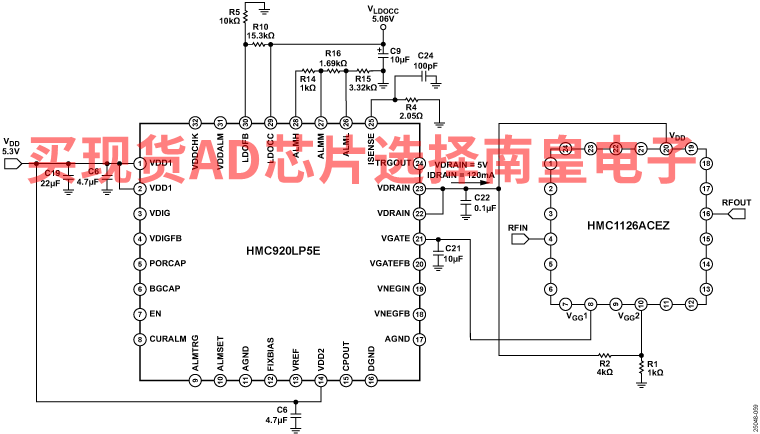

为了校准板外走线损耗，在 CAL1 和 CAL2 连接器之间具有直通校准路径 CAL。CAL1 和 CAL2 必须装有 1.85 毫米的母同轴连接器（有关产品型号，请参阅用户指南中的表 2）。电源和偏置电压是应用的表面贴装技术 (SMT) 的测试点 VDD、VGG1 和 VGG2。由于 HMC1126-EVALZ 上没有接地引脚，因此通过将夹线连接到 RF 连接器终端之一或 PCB 上的可用孔之一，来连接接地电缆。

RF 迹线为 50 ? 接地共面波导迹线。封装接地引线和裸焊盘直接连接到接地平面。多个过孔连接接地层，特别关注接地焊盘正下方的区域。

有关 HMC1126ACEZ 的完整详细信息，请参阅 HMC1126ACEZ 数据手册，在使用 HMC1126-EVALZ 时，必须同时参阅该数据手册和本用户指南。
