HMC1119是一款宽带、高精度、7位数字衰减器，工作频率范围为0.1 GHz至6.0 GHz，以0.25 dB步长提供31.5 dB的衰减控制范围。

HMC1119采用硅工艺实现，提供超快速建立时间、低功耗和高ESD鲁棒性。该器件具有安全状态转换特性，并针对频率和温度范围内出色的步长精度和高线性度进行了优化。RF输入与输出为匹配元件。该设计为双向；因此，RF输入与输出可以互换。

HMC1119集成了片内稳压器，具有3.3 V至5.0 V宽电源工作范围，而电气特性性能不会发生变化。HMC1119集成一个驱动器，支持对衰减器进行串行（3线式）和并行控制。

该器件采用符合RoHS标准的紧凑型4 mm × 4 mm LFCSP封装。

同时提供完全填充的评估板。

应用

• 蜂窝通信基础设施
• 微波无线电和甚小孔径终端(VSAT)
• 测试设备和传感器
• IF和RF设计

• 衰减范围：0.25 dB LSB步进至31.75 dB
• 低插入损耗：

  • 1.1 dB（1.0 GHz时）
  • 1.3 dB（2.0 GHz时）
• 典型步进误差：小于±0.1 dB
• 出色的衰减精度：小于±0.2 dB
• 低相移误差：6°相移(1.0 GHz)
• 安全状态转换
• 高线性度

  • 1 dB压缩(P1dB)：31 dBm（典型值）
  • 输出三阶交调截点(IP3)：54 dBm（典型值）
• RF建立时间（0.05 dB最终RF输出）：250 ns
• 单电源供电：3.3 V至5.0 V
• ESD额定值：2级（(2 kV人体模型(HBM)）

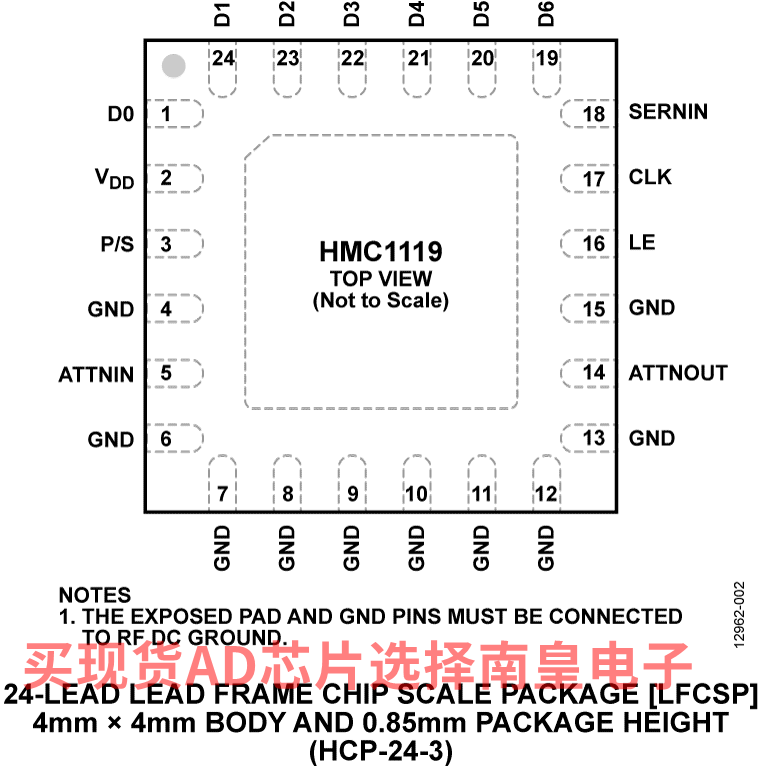

• 24引脚、4mm× 4mm LFCSP封装：16mm2

HMC1119LP4ME，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：Cut Tape,500，工作温度：-40 to 85C，AD官网报价：6.3（100-499个）

HMC1119LP4METR，封装：24-Lead QFN (4mm x 4mm w/ EP)，包装形式及数量：卷带，500，工作温度：-40 to 85C，AD官网报价：6.3（100-499个）

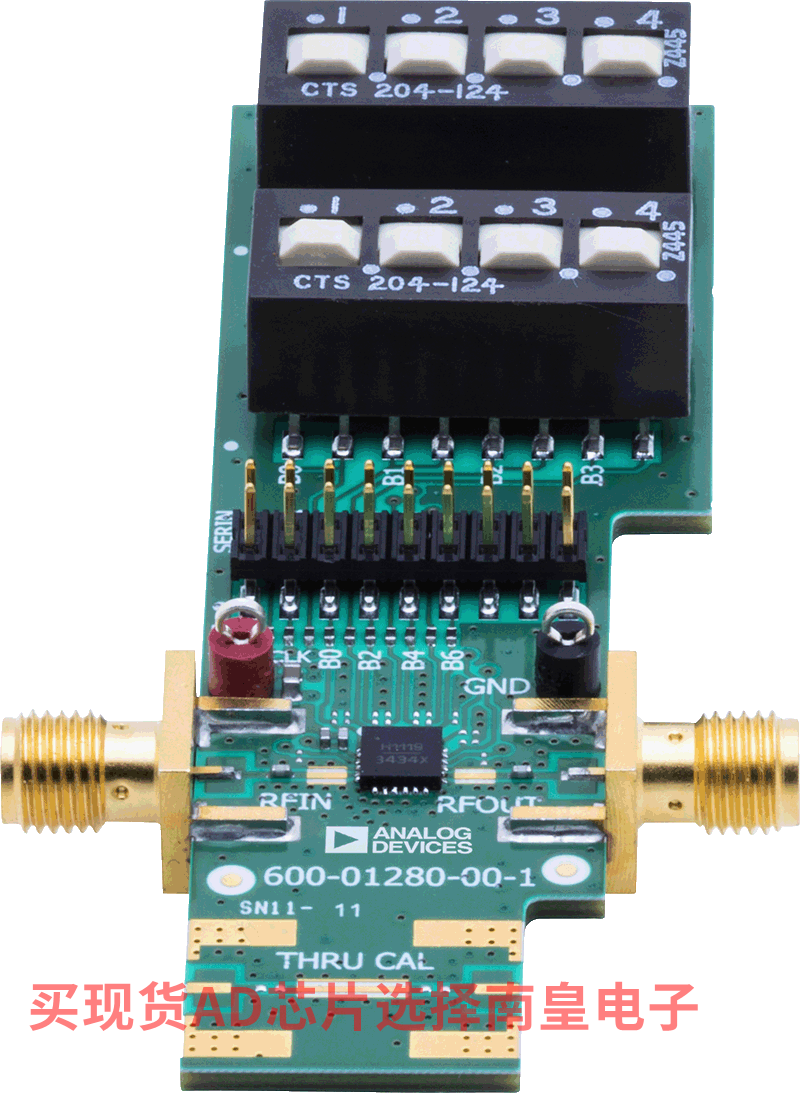

EVAL-HMC1119：HMC1119 评估板

本页提供评估HMC1119的评估板订购信息。

AD-FMCOMMS11-EBZ：直接RF至基带发射无线电

AD-FMComms11-EBZ板是一个用于通信基础设施应用的系统平台板，展示了直接至RF (DRF)发射器和观测接收器架构。通过使用高采样速率RFDAC和RFADC，可消除上一代发射器中的许多元件，如混频器、调制器、IF放大器和滤波器。目的是使ADC或DAC尽可能靠近天线，从而提供更经济高效的通信解决方案。

分别由多GSPS RF ADC和DAC，AD9625和AD9162组成。发射路径包含巴伦、低通滤波器、增益模块和可变衰减器件，以产生适合功率放大器模块的输出。PA输出通过可变衰减器、巴伦，最终为ADC，沿观测路径耦合返回至电路板。它负责板载时钟管理；所有必要的时钟都从基准电压源产生。同时显示电源管理功能。
